平面マネージャの強化

平面マネージャがSOLIDWORKSのマネージャペインでも利用できるようになり、より直感的な制御で、より簡単なワークフローになりました。スタンドアロンMastercam for SOLIDWORKSの平面マネージャの多くの機能が取り込まれ、SOLIDWORKS環境内で、単独で動く追加の機能が作成されています。

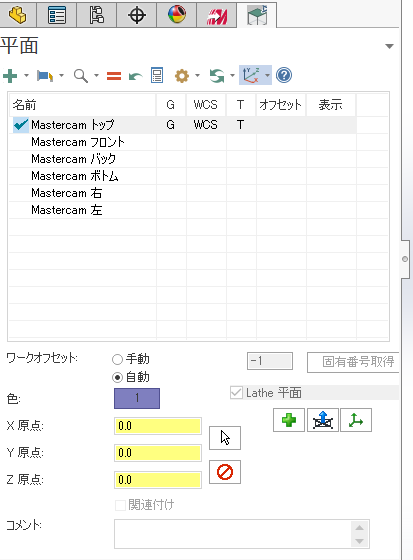

平面マネージャを開くには、Mastercamツールパスマネージャ右側の「平面マネージャ」タブをクリックします。

平面マネージャ上部のツールバーには次の機能があります：

• 新規平面の作成（ジオメトリから、Gビューから、図形要素法線から、WCS関連平面）
• Lathe平面の選択（半径X/Zあるいは直径D/Z座標）
• 平面を検索（ジオメトリから、平面あるいはWCS関連）
• 現在のWCS、原点を伴う工具平面の設定/リセット
• 平面プロパティの非表示
• 表示オプション
• 追従ルール
• 指標表示
