ドリルツールパスでSOLIDWORKSパターンの識別

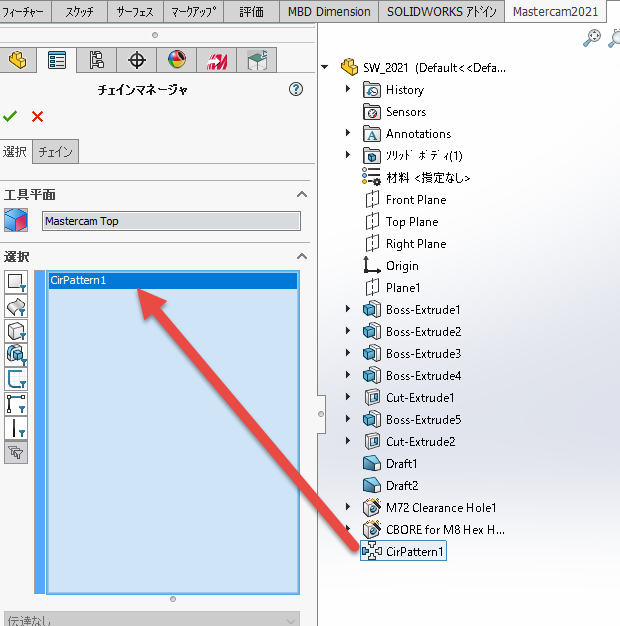

Mastercam for SOLIDWORKSは、ドリルツールパスのジオメトリを選択する際に、SOLIDWORKSの円形、直線、ミラーパターンを認識するようになりました。パーツに押し出し円形カット、あるいはこれらのパターンタイプのいずれかで穴ウィザードが含まれる場合、単純にSOLIDWORKSのFeatureManagerからパターン全体を単純に選択して、そのパターンのすべての穴をドリル加工します。テンプレートパーツでの選択は、パターンと関連付けられ、パーツの変更で更新されます。パターンを選択する場合、Mastercam for SOLIDWORKSは、その選択のパターンの任意のシードフィーチャを含めます。選択はパターンおよび任意のシードフィーチャとの関連性を維持し、これらを何か変更すると更新されます。
