カスタムネジ形状の加工

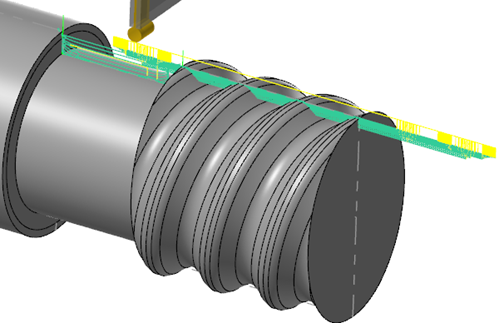

Mastercam 2021 for SOLIDWORKS では、カスタムネジ形状をサポートするために新しいLatheカスタムネジツールパスが導入されました。

新しいツールパスがMastercamの次世代のパネルインターフェースを利用し、プログラム作成のワークフローを簡素化し、効率化します。ネジの断面を表すチェインしたジオメトリを選択したり、4つのパラメタによる定義の1つ選択できます：

• ロープ
• バットレス
• 角ネジ
• 台形

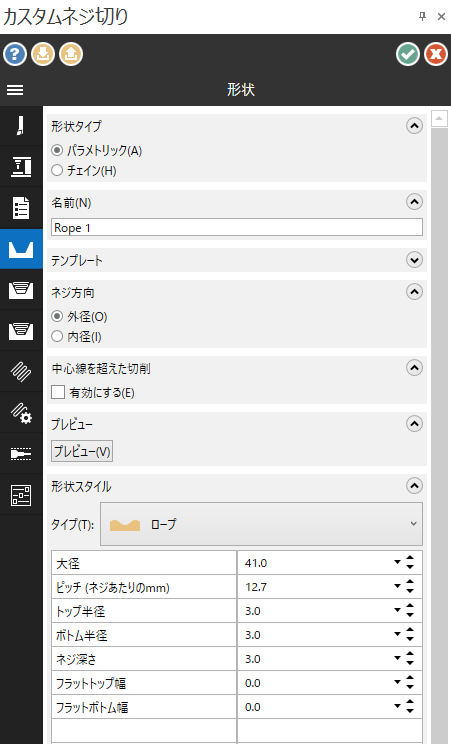

パラメタによる定義はプロパティグリッドに直接寸法を入力することでプロファイルを定義でき、ジオメトリのチェインは不要です。

Mastercam for SOLIDWORKSでは、個別の切削パラメタで荒取りと仕上げパスを定義できます。

新しいカスタムネジ切りモジュールでは、Mastercamのその他の高度なネジ切りやツールパス機能、例えば複数開始点ネジ切りや、工具検査、ID/ODネジ切り、はめ合いの許容値や中心線を超えた旋削などもサポートします。カスタムネジ形状には名前を付けて保存し、今後のオペレーションでこれらを簡単に取り出し、再利用できます。
