境界ボックスで要素をラップ

Mastercam 2021で境界ボックスを作成する際に、新しい「ラップ」オプションをすようしてできるだけ小さい境界ボックスを作成することができます。

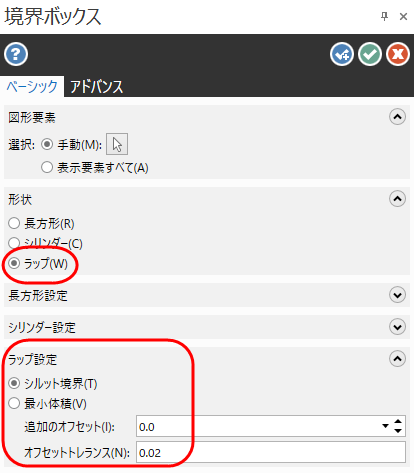

機能パネルの「ベーシック」タブで「ラップ」を選択します。ラップは境界ボックスを選択したジオメトリ一番大きい、平坦な面に揃えます。それから次の方法からMastercamが境界ボックスの形状を生成する方法を選択します：

シルエット境界は選択した図形要素の周囲に境界曲線を作成し、ソリッドあるいはメッシュとして境界ボックスを突き出します。

「最小体積」は選択したソリッドを仮想的なメッシュで多い、境界ボックスを作成します。これは、最小体積の境界ボックス結果になります。それから「追加のオフセット」、「オフセットトレランス」を設定できます。

「追加のオフセット」パラメタは境界ボックスの大きさを追加するための3Dオフセット値を指定することができます。「オフセットトレランス」値はオフセット境界ボックスの精度を調整します。

また、「方向」グループの「自動」オプションは、選択した「形状」のできるだけ小さい結果を常時提供します。「自動」はソリッドだけでなくすべてのMastercam要素タイプをサポートします。
