幅あるいは深さをベースに面取り穴を加工

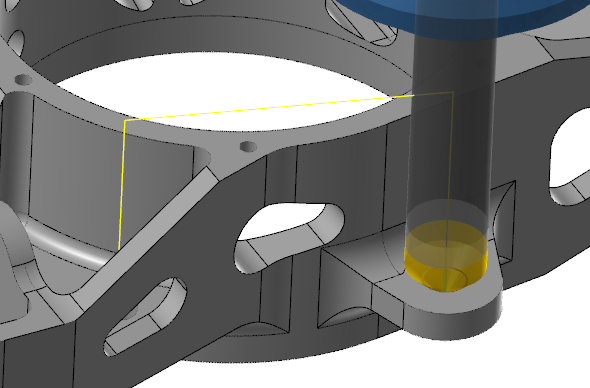

Mastercam 2021は新しいツールパス、面取りドリルの機能が追加されました。刃先に角度のある工具を使って、面取りドリルツールパスは、指定のは幅、あるいは深さに基づき正しい深さを計算後、穴を面取りします。面取りドリルツールパスは異なるサイズの直径あるいはサイズ、あるいは別の平面にある穴も選択でき、単一の工具、単一のオペレーションで加工できます。

ドリル工具だけでなく、テーパーのついては刃先の任意の工具を使用できます。他のドリルオペレーションのように、「工具軸制御」ページを使用して、3-、 4-、あるいは 5-軸 を選択できます。「4軸」あるいは「5軸」出力を選択すると、保護領域など、追加の多軸の機能へアクセスできます。

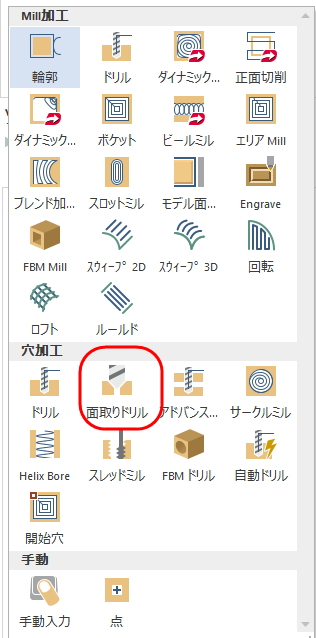

ツールパスを作成するいは、2D Millツールパスの穴加工セクションで、面取りドリルを選択します。それから、グラフィック画面で、「フィーチャ」リストに追加したい要素を選択します。次の方法を使用して選択および選択を操作します：

• 「フィーチャ」リストに追加あるいはリストから削除したい要素を選択します。
• クリック、あるいはウィンドウ選択でソリッド穴、ソリッド円弧ノエッジ、ワイヤフレーム円弧、点、AutoCursor位置を選択します。
• [Ctrl+クリック] で半径の一致するすべてのソリッドフィーチャを選択します。
• [Ctrl+Shift+クリック] で、最初の選択と同じベクトルの、半径の一致するソリッドフィーチャをすべて選択します。
• 選択したソリッドフィーチャの矢印をクリックして方向を変更します。

「アドバンスドリル 」は「Millツールパス」状況依存タブの「2Dギャラリー」にあります。
