輪郭の機能強化

2D輪郭ツールパスには次の機能強化が含まれます。

追加のゼロカットパスの改善

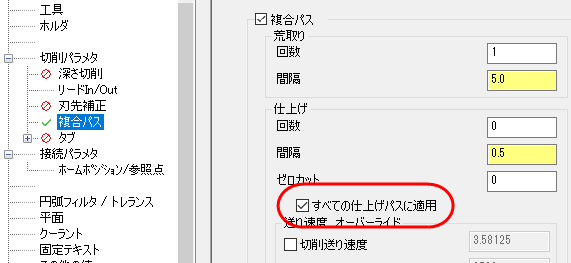

新しいオプション「すべての仕上げパスに適用」は「複合パス」ページにあり、「仕上げパス」パラメタで設定される定義した各深さ切削の最後の仕上げパス後にゼロカットを適用します。

選択を解除した場合、ゼロカットパスは最終深さの最終仕上げパスの後にしか適用されません。

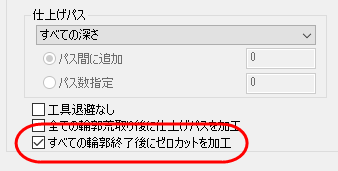

「複合パス」ページの別の新しいオプション、「すべての輪郭終了後にゼロカットを加工」はすべての仕上げ切削と深さ切削が完了してからゼロカットパスを実行することができます。

リードイン/アウト動作用のプロファイルランプ

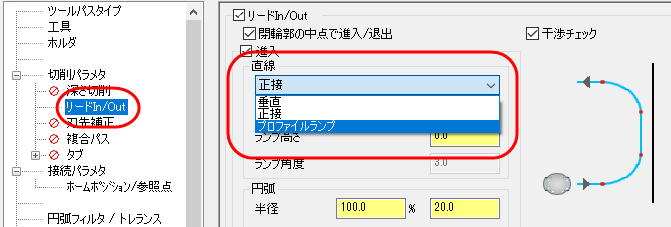

「プロファイルランプ」は2D輪郭ツールパスの「リードイン/アウト」ページの「直線」のドロップダウンリスト内の新しいオプションです。

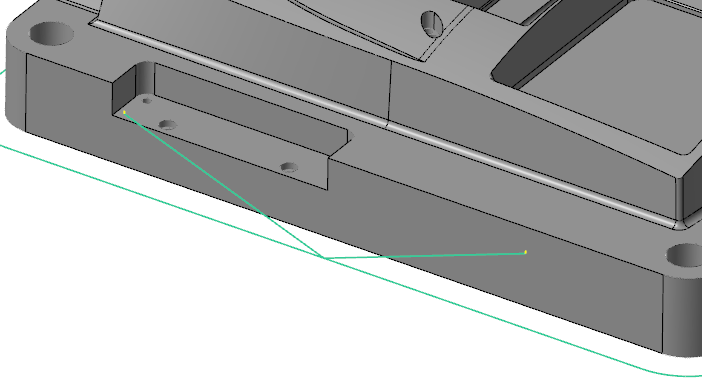

このオプションを選択すると、「ランプ角度」値だけを修正できます。「プロファイルランプ」はリードインおよびリードアウト動作間をスムーズに推移する継続的なランプを使用します。
