工具の到達範囲を確認の機能強化

以下は「Millツールパス」状況依存タブにある「工具の到達範囲を確認」機能の機能強化一覧です。

アンダーカットが原因で到達できない領域の検索

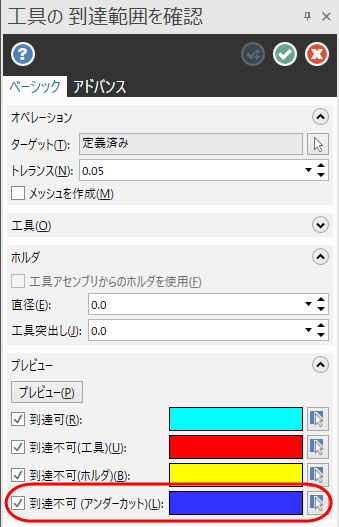

「工具の到達範囲を確認」でアンダーカットが原因で到達できないモデルの領域を表示できるようになりました。「到達不可（アンダーカット」オプションを利用してモデルを色分けします。これによりモデル上のアンダーカット領域を視覚的に検出し、情報に基づいたプログラム作成の判断できます。

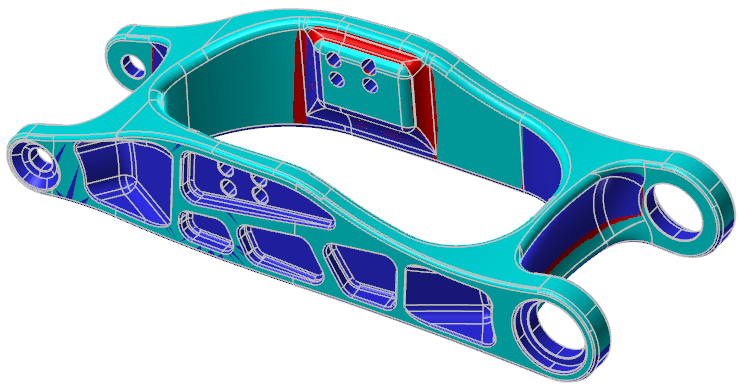

次の例は、アンダーカットが原因で到達できないモデルの領域を濃い青で色分けした例です。

パーツファイルに読み込まれている工具へのアクセス

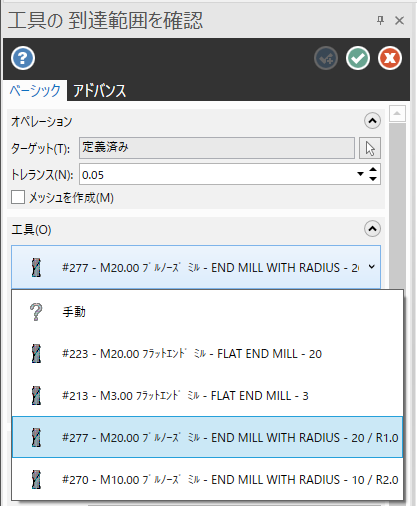

「工具の到達範囲を確認」を使用する際に、「工具」ドロップリストでパーツに読み込まれている工具にアクセスできるようになりました。Mastercam for SOLIDWORKSは自動的に未サポートの工具をリストから除外します。フラット、ブルノーズ、ボールエンドミルだけがサポートされます。これにより工具を作成するための機能パネルでオプションを修正することなく、事前に準備した工具でパーツをチェックできます。
