ワーク使用時に荒取り工具径とコーナー半径のチェック

Mastercamには3D High Speed、2D エリアMillおよび2D ダイナミックMillツールパスの「ワーク」ページの「荒取り工具」オプションの強化が含まれます。以前のリリースでは、Mastercamは仕上げ工具径より小さい切削工具径を設定した場合、残った材質がない、とみなしてエラーメッセージを表示していました。

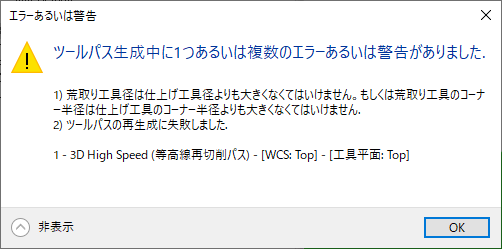

Mastercam 2022では、「直径」が仕上げ工具よりも小さい場合、Mastercamは仕上げ動作を設定する前に、「コーナー半径」パラメタをチェックします。Mastercamが問題を検出すると、次の警告が表示されます：

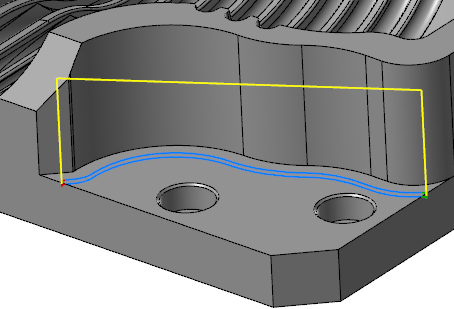

例えば、下に示すパーツは工具径が16、コーナー半径が2のブルノーズエンドミルを使用して等高線ツールパスで最初に加工されます。

二番目のツールパスは工具径が20、コーナー半径が0のフラッドエンドミルを使用して加工されます。

以前のリリースでは、エラーが表示され、ツールパスは生成されませんでした。Mastercamは新しい要件に従ってツールパスを生成します。
