多軸ポケット切削でアンダーカット領域のブレンド

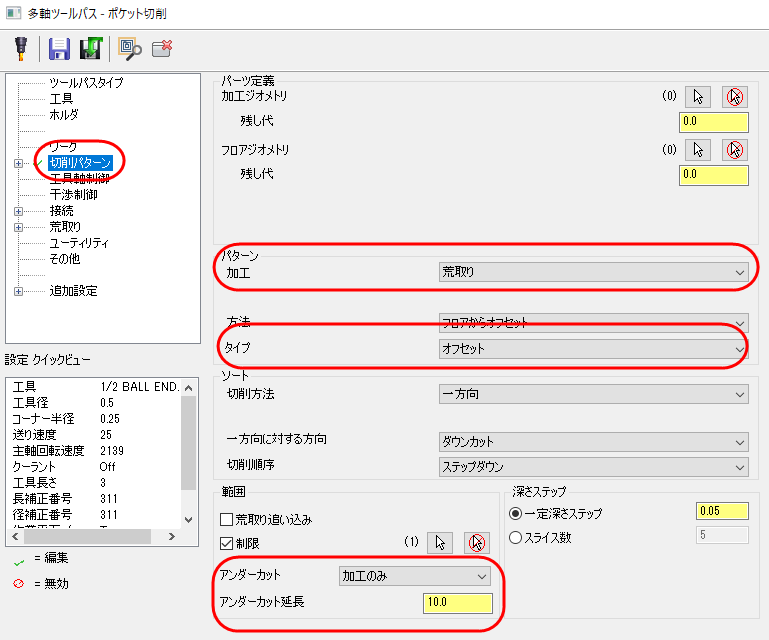

新しい「アンダーカット延長」オプションを使用して多軸ポケット切削ツールパスをアンダーカット領域に、より簡単にブレンドします。このオプションを表示するには、「切削パターン」ページで以下を設定します：

• 「加工」を「荒取り」に設定します。
• 「タイプ」を「オフセット」に設定します。
• 「アンダーカット」を「加工のみ」に設定します。

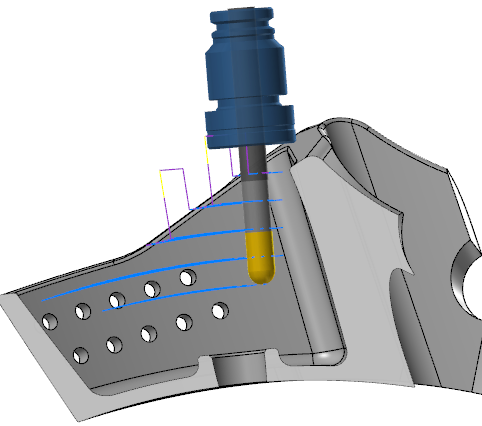

以下の例は「アンダーカット」を「いいえ」に設定した多軸ポケット切削ツールパスです。

次の例は同じツールパスで「アンダーカット」を「はい」に設定しています。

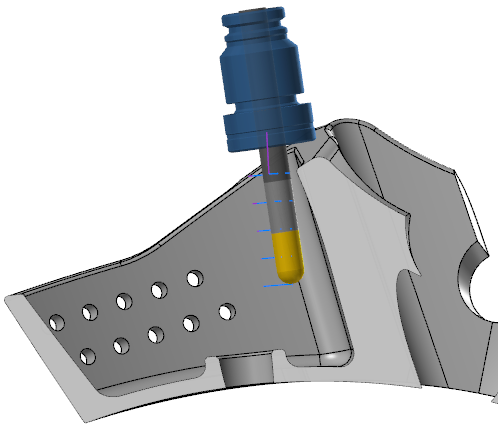

次の例は同じツールパスで「アンダーカット」を「加工のみ」に設定し、「アンダーカット延長」を「10」に設定しています。
