ソリッドモデルをグループ化する

Mastercam 2023 は新しいボタンの追加されたソリッドマネージャのグループ機能を強化し、ネストされたグループのサポートを追加しました。新しい [グループを追加] ボタンを使用すると、右クリックメニューを使用せずに、ソリッドマネージャのトップレベルで素早くグループを作成することができます。

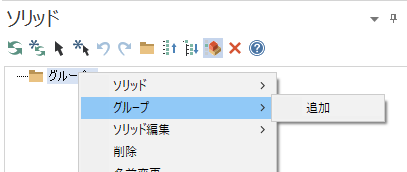

また、ソリッドマネージャはネストされたグループをサポートしており、ソリッドモデルを使った作業を整理することができます。サブグループフォルダを作成するには、既存のグループフォルダを右クリックして、メニューから [グループ] 、 [追加] を選択します。次に、ネストされたグループをクリックして新しいボディを作成するか、既存のアイテムをサブグループにドラッグしてドロップします。ネストしたグループフォルダを右クリックし、メニューから [グループ] 、 [トップレベルへ移動] を選択すると、ソリッドマネージャでグループを昇格させることができます。

アセンブリ、サブアセンブリ、およびコンポーネントパーツを含むソリッドモデルをインポートすると、 Mastercam 2023 は自動的にグループとサブグループを作成します。これらのグループと直感的な命名規則により、 Mastercamでのソリッド間の関係をより良く管理することができます。
