ソリッド面分割のワークフロー改善

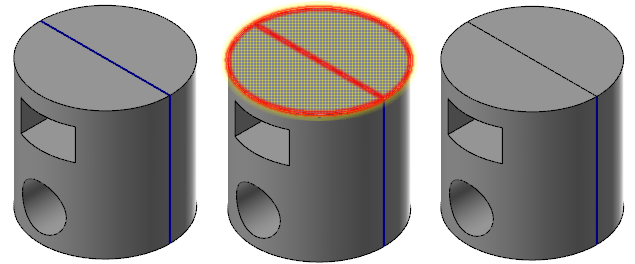

Mastercam 2023 では、ワイヤフレームジオメトリのある面を分割するための、明確に定義された新しい選択プロセスを導入しています。以前のバージョンでは、 ワイヤフレーム 方法を使用して面を分割する場合、 Mastercam は面と分割ジオメトリの両方を選択するようプロンプトしました。このため、ワイヤフレームが面上にある場合は問題がありました。 Mastercam 2023では、このプロセスを2つの明確なステップに分割しています。ターゲットを選択した後でなければ、分割ジオメトリを選択することはできません。

一貫したコントロールと柔軟性の提供

ソリッド面分割 には面およびトリミングジオメトリを再選択するための標準的な Mastercam コントロールが含まれています。これにより、より柔軟な選択が可能となり、他のMastercamの機能とも整合性が取れています。

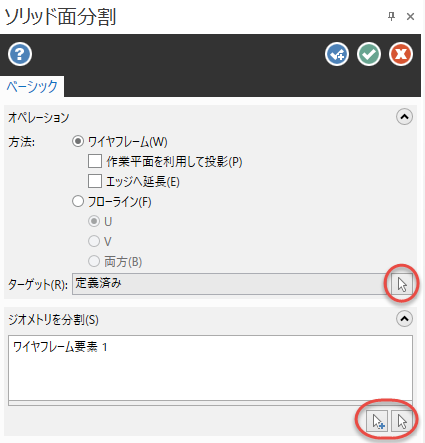

トリムする面を選択すると、 [ターゲット] パラメタが [定義済み] に変わり、 [すべて再選択] ボタンがアクティブになり、プロセスのどの時点でも別の面を選択することができるようになります。次に、選択した [方法] に従って、 [ジオメトリを分割] または [位置] グループのいずれかを有効になります。
