サーフェスルールド/ロフトで一貫したフローラインを作成する

サーフェス上の不規則なフローラインは、点間隔が一定でない独立した曲線からサーフェスが作成された場合に発生することがあります。 [ サーフェス ルールド/ロフト] 機能のように、パラメタ値が一定であるこれらの点を結ぶと、望ましくないサーフェス形状を持つフローラインが生成される可能性があります。新しい [ダイナミックシンクロ] オプションは、選択したチェインの既存の点の配置方法を再定義し、より滑らかで一貫性のあるフローラインを作成します。

選択範囲から架空のスパイン曲線を生成することで、 ダイナミックシンクロ はサーフェスフローに目に見えない「背骨」を提供します。この「背骨」は、ワイヤフレームチェインに新しい整列点のセットを提供します。

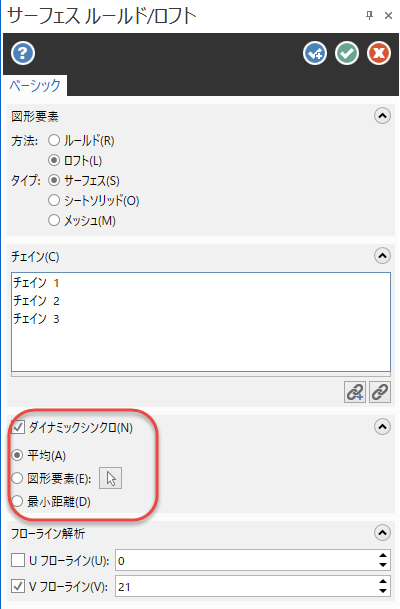

[ダイナミックシンクロ] のスパイン曲線を生成する方法は3つあります。

• 選択されたすべてのチェインの [平均] から。スパイン曲線は、ワイヤフレーム上にそれと直交する点を作成します。



• 選択した [図形要素] から 生成されたサーフェスは、選択した要素の点間隔を使用して、ワイヤフレーム上でそれに垂直な点を作成します。



• それぞれの曲線に、その前の曲線と [最小] 距離で直交する点のセットを投影することで、その曲線ができます。 [平均] と [ 図形要素] オプションからスパイン曲線を生成できない、または望ましくない結果が得られる場合に、このオプションを使用します。



Mastercam では、ダイナミックシンクロ機能に加え、 [サーフェス ルールド/ロフト] の機能がさらに強化され、チェインの選択とサーフェス作成がより自由に行えるようになりました。 [サーフェスルールド/ロフト] に、選択したチェインを確認できる選択リストが追加されました。右クリックメニューやドラッグアンドドロップで、チェーンの追加、削除、反転、並べ替えが可能です。リストボックスの下にある [チェインを追加]、[ すべて再チェイン] ボタンも利用できます。
