サーフェスでトリム、曲線でトリムの選択性の向上

Mastercam 2023の [サーフェスでトリム ] と [曲線でトリム] 機能の選択が改善されました。この改良により、トリミング形状をより柔軟に選択できるようになりました。

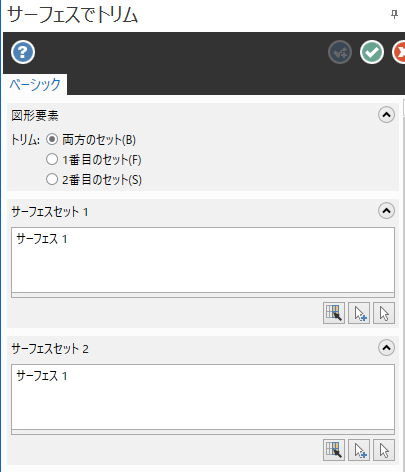

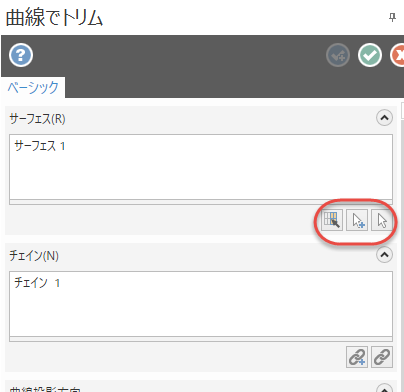

新たに3つのボタンが追加されました: 両機能とも、 [保持する領域] 、 [選択を追加] 、 [すべて再選択] があります。 [選択を追加] 、 [すべて再選択] ボタンは Mastercam の至る所にあり、この2つの機能で全く同じ働きをします。最初のトリミングで思ったような結果が得られなかった場合、どの部分を残すかを変更できる　[保持する領域] ボタンが新たに搭載されました。

[曲線でトリム] を使用してトリミングすると、グラフィック画面にサーフェスが残ることがありました。Mastercam 2023 は、これらのサーフェスをパーツから適切に除去することができます。

また、両機能の [複数範囲を保存 ] オプションと、 [曲線でトリム] の [境界干渉チェック] オプションが削除されました。両機能ともデフォルトで複数の領域が作成されるようになり、パフォーマンスと処理の改善により、 [境界干渉チェック] は不要になりました。

[サーフェスでトリム] で、両サーフェスセットともに複数サーフェスの選択ができるようになりました。以前のリリースでは、どちらかのセットで1面だけという制限がありました。 [モデル分割] 使用する場合、 Mastercam はサーフェスを色で整理するようになりました。元のサーフェスの色は維持されますが、新たに分割されたモデルは現在のサーフェスの色を引き継ぎます。
