多軸ツールパスの統一

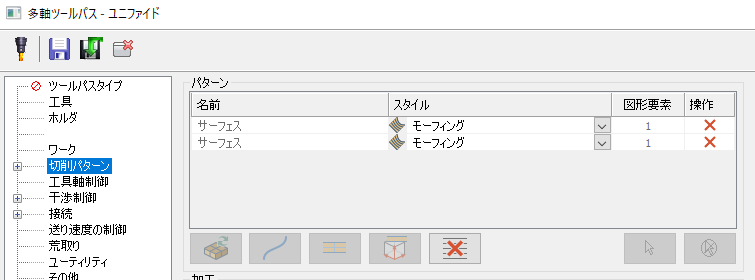

モーフィング、平行、曲線に沿った切削、投影曲線は、 Mastercamの個別ツールパスではなくなりました。その代わり、ユニファイドツールパスでは、適切な曲線を追加することで、これらの切削パターンにアクセスすることができます。例えば、2つのサーフェス間でモーフィングするツールパスを作成するには、以下の画像のように、 [多軸] ツールパスから [ユニファイド] 選択し、 [切削パターン] を[モーフィング] スタイルで2つのサーフェスに設定します。

従来のリリースのファイルに含まれるツールパスは、以下のように自動的にユニファイドツールパスに変換されます。

• モーフィング — [切削パターン] が2つの曲線またはサーフェスの [モーフィング]スタイルのユニファイドツールパスになります。

• 平行- [曲線] または [サーフェス] 設定): [平行] スタイルで1つの曲線またはサーフェスの [切削パターン] ンのユニファイドツールパスになります。

• 平行　-　( [角度] 設定)。 [切削トパターン] が [平面]で、スタイルが該当する平面に設定されたユニファイドツールパスになります。

• 曲線に沿った切削- [切断パターン] が 曲線] の場合、 [垂直] スタイルのユニファイドツールパスとなります。

• 投影曲線- [投影] スタイルで [切削パターン] に [曲線] を持つユニファイドツールパスになります。
