新しいB軸輪郭ターニングツールパス

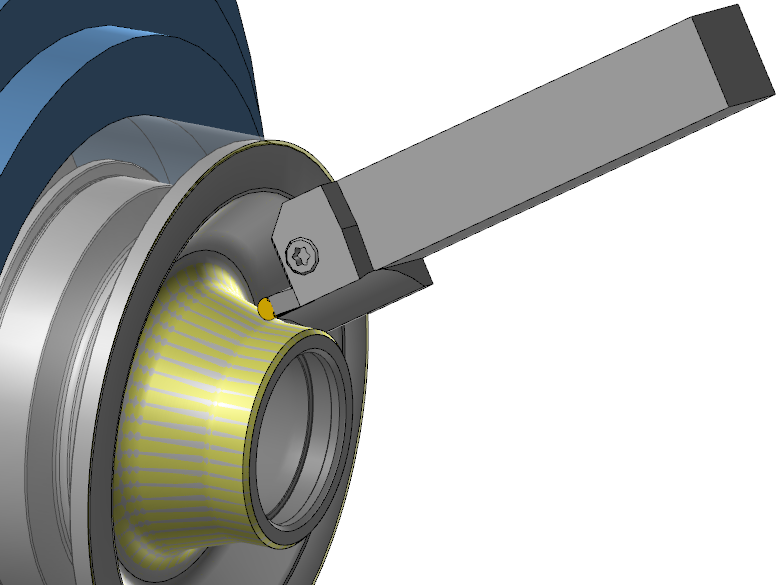

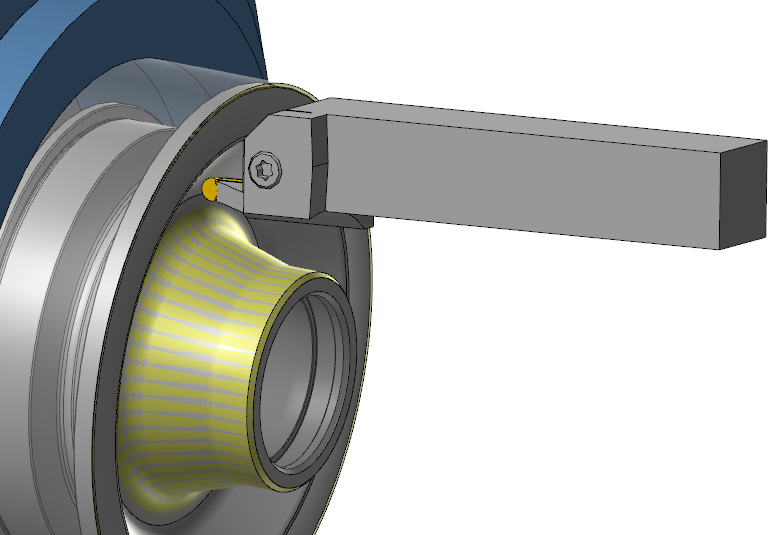

Mastercam 2023 は、Mill-Turn製品向けの旋削パスに新しいツールパスを導入します。B軸輪郭ターニングは、工具の切削中にB軸を回転させることができる仕上げ加工用のツールパスです。この新しいツールパスは、 [Mill-Turn ターニング] 状況依存タブの[ 全般] ギャラリーで見つけることができます。

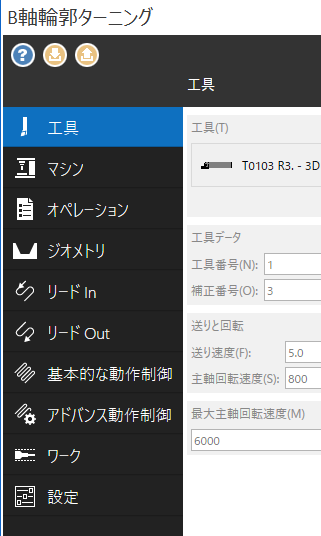

B軸輪郭ターニングツールパスは、パネル左側のアイコンで表されるトップダウン式のワークフローを特徴としています。

[基本的な動作制御 ]ページで、2つのツールパスタイプから選択します。[自動]あるいは [手動]

ツールパス動作の自動作成

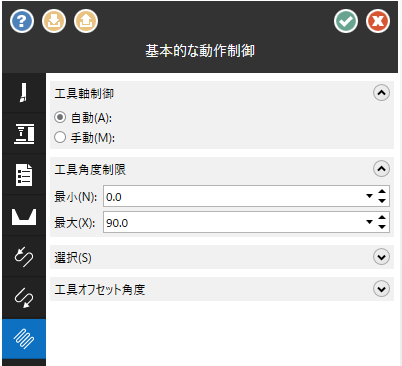

[自動] モードでは、刃先チップが輪郭との接触を継続する安全なツールパスの動きを生成します。 [工具角度制限] は、ツールパスの移動可能な角度を簡単に制限することができます。

B軸の角度を手動で制御

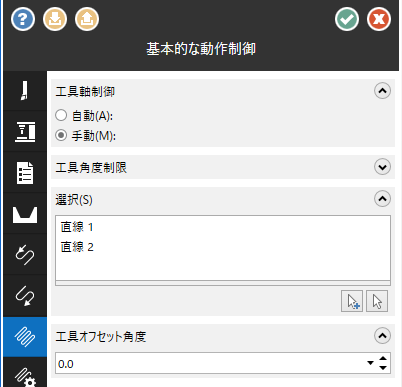

[手動] モードでは、輪郭に沿ったB軸の角度を自由にコントロールすることができます。 [手動] を選択すると、工具軸制御線を素早く選択するための選択リストボックスが自動的に拡張されます。必要に応じて、 [工具オフセット角度] パラメタを使用して、直線からのオフセットを定義することができます。

両モードのツールパスの動きを調整

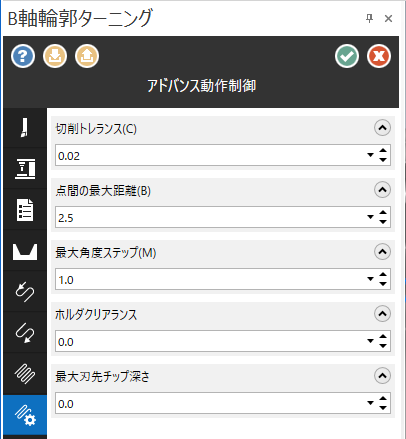

[手動] モードと [自動] モードの両方で、 [アドバンス動作制御] ページを使用して、ツールパス生成の詳細な制御を行うことができます。
