複数の振れ止めに対応

Mastercam 2023 は、Mill-Turnの振れ止めサポートを拡張し、複数の独立したマシンに取り付けられた振れ止めをサポートします。Mastercamのモジュール式マシン定義構造は、いくつかの異なる構成で振れ止めを整理することができます。

複数の独立型振れ止めの使用

大型のCNC Mill-Turn加工機には、個別に配置できる複数の振れ止めが付属していることがよくあります。これらは、個別のワークピースを複数の点でサポートできます。Mastercamでは、この構成を2つの独立した振れ止め構成要素が、それぞれ独自の直線軸構成要素に取り付けられており、独立してプログラム作成し、配置することができます。

長尺のパーツに対応するため、2つの振れ止めに限らず、必要な数だけ振れ止めを作成することができます。また、各振れ止めのコマンドをどのストリームで出力するかは、開発者が選択できます。

タンデム振れ止めの使用

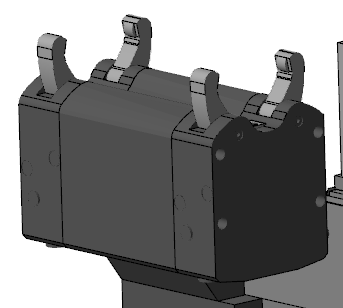

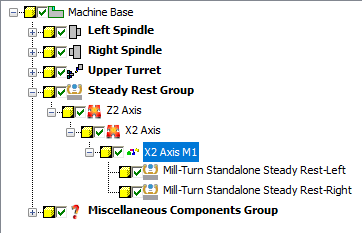

また、タンデム式振れ止めも一般的な構成で、複数の振れ止めが一緒に動くように取り付けられています。 Mastercamでは、 この構成を複数の振れ止め構成要素が同じ直線軸構成要素に接続されて表します。振れ止めが一緒に動いても、パーツのプログラミング中に、それぞれの振れ止めを個別に操作して、クランプ/アンクランプを行うことができます。

複数のタンデム式振れ止めの使用

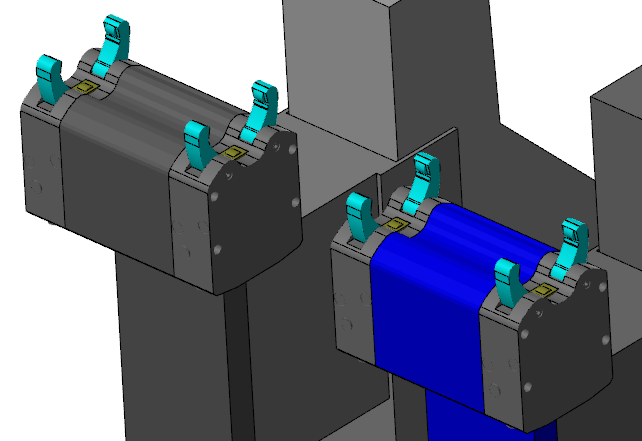

Mastercamのモジュール式構造は、より複雑なアプリケーションにも対応できることを意味します。例えば、タンデム振れ止めを複数搭載することも可能です。

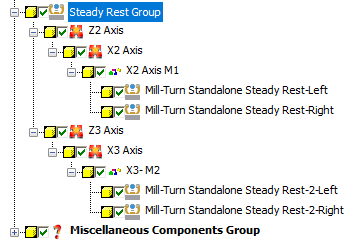

また、 Mastercam のマシン定義における構成要素の整理は簡単です。この場合、直線軸の構成要素を複数セット作成し、それぞれに複数の振れ止めをリンクさせます。これにより、タンデム振れ止めの各セットが独立して動くようになります。

複数の振れ止めをプログラムする

複数の独立した振れ止めを持つ機械は、 Mastercam 2022の単一振れ止めに導入された振れ止めオペレーションと同じものを使用します。しかし、インターフェースはいくつかの点で強化されています。

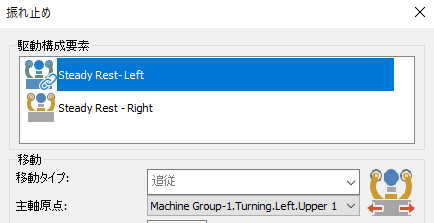

駆動構成要素 リストでは、複数の振れ止めがある場合に、どの振れ止めをプログラムするかを選択することができます。

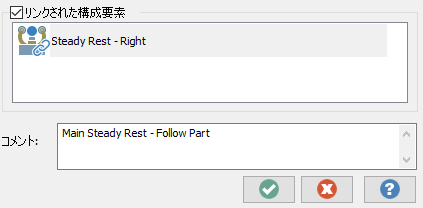

操作するメインの振れ止めを選択すると、そのメインの振れ止めにリンクし、一緒に移動する追加の振れ止めを選択することができます。Mastercam は、利用可能な振れ止めを自動的に検出し、ここに表示します。連動する振れ止めは最大8個まで選択可能です。

同じストリームで出力される振れ止めは、このようにプログラムすることができます。振れ止めが異なるストリームにある場合、シンクロマネージャでオペレーションをシンクロすることができます。

オペレーションのストラテジーにおける複数振れ止めの組み込み

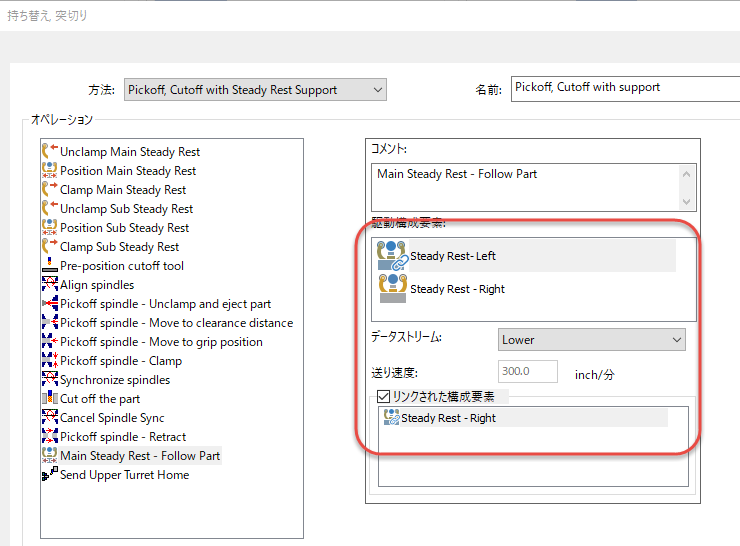

Mastercam 2023 では、マシンの開発者が、Mill-Turnのパーツハンドリングストラテジーに複数の振れ止め組み込むことができます。パーツハンドリングストラテジーに振れ止めオペレーションを追加する際のインターフェースが強化され、オペレーションに駆動される振れ止めや、リンクされた振れ止め構成要素をを開発者が選択することができるようになりました。開発者は、任意のストリームから振れ止めを選択することができます。また、オペレーションストラテジーエディタには、新しい アクティブ主軸 設定が追加されました。 振れ止めオペレーションのベース主軸の設定を参照してください。

エンドユーザーは、パーツのプログラミング中にストラテジーを選択すると、これらの同じ設定にアクセスできます。初期設定はストラテジーから提供されますが、必要に応じてユーザーが編集することができます。
