マシン 設定の保存と読み込み

Mastercam2025のMill-Turnユーザーは、特定のマシン 設定を個々の設定 ファイルに保存し、再度読み込むことで、同じ設定を追加パーツに素早く使用することができます。マシン 設定は、ワークホールディング構成要素とツールホールディング構成要素の任意の組み合わせを含むことができます。ツールホールディングパーツは、その中に取り付けられた個々の工具を含むことができます。

  • ユーザーは、ジョブ設定と工具設定マネージャの両方からマシン 設定にアクセスできます。
  • さらに、ユーザーはマシン 設定を .machine ファイルに追加できます。

ジョブ設定 の マシン 設定 ページには、 マシン 設定を保存 と マシン 設定を読み込み ボタンがあります。これらはマシン 設定を扱う際の出発点となります。

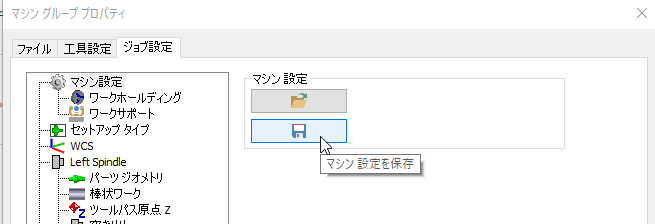

マシン設定の保存ボタン。

工具設定マネージャでマシン 設定を操作することもできます。

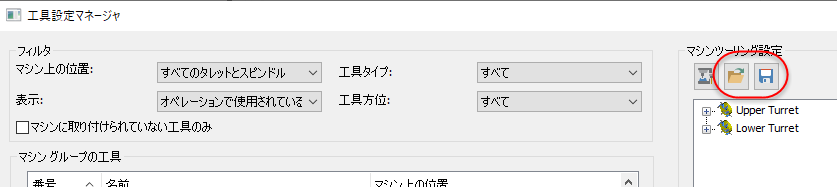

マシン設定の保存ボタン。

マシン 設定 ファイルの作成と保存

どちらかの場所から マシン 設定を保存 ボタンをクリックすると、新しい マシン 設定を保存 機能パネルが開きます。これを使用して、設定に含まれる構成要素を選択し、ファイルの名前と場所を指定します。

  • ファイルを保存 ボタンをクリックして、名前と場所を指定します。

  • 次に、下部のツリーから、含める構成要素を選択します。

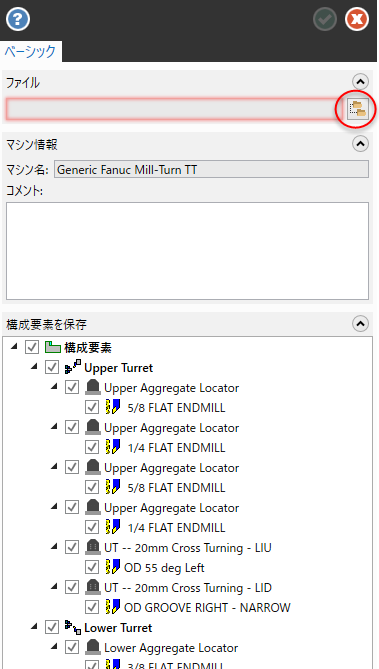

    マシン設定の保存パネル

例えば、ここに示す設定では、下部タレットとそのツールだけがファイルに保存されます。

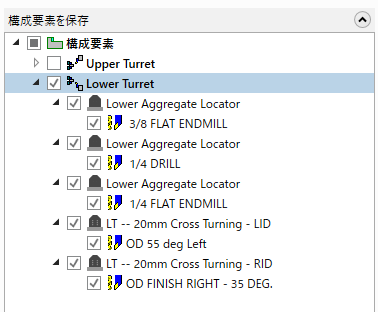

特定の構成要素が選択された状態のマシン設定の保存パネル。

OKをクリックすると、Mastercamは指定したフォルダに .mtConfig 拡張子を持つファイルを作成します。同じ名前の既存の設定は上書きされます。

マシン 設定 ファイルの読み込み

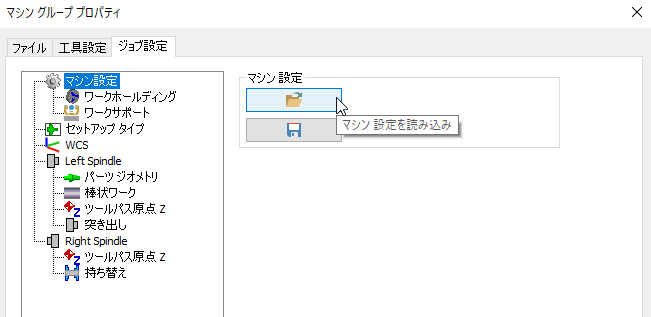

マシン 設定の読み込みを開始するには、ジョブ設定または工具設定マネージャから マシン 設定を読み込み ボタンをクリックします。

マシン設定の読み込みボタン。

これにより新しい マシン 設定を読み込み 機能パネルが開きます。 ファイル選択 ボタンをクリックして、読み込む設定 ファイルを選択します。

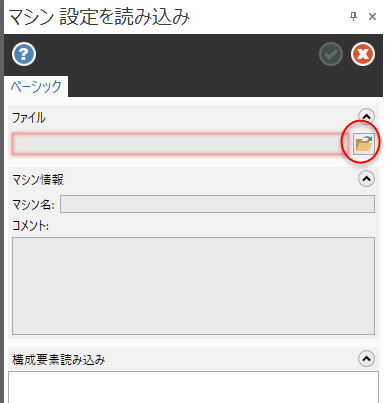

ファイル選択ボタン。

選択できるのは、現在のパーツと同じ .machine ファイルで作成された .mtConfig ファイルだけです。異なるマシン間で使用するマシン 設定を作成することはできません。

設定 ファイルを選択すると、Mastercamはその構成要素をツリーに表示します。残したい構成要素を選択します。

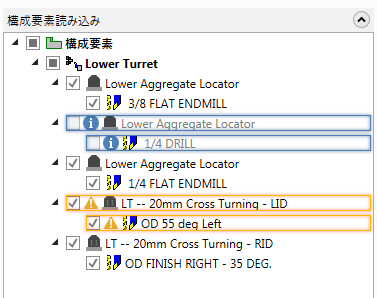

読み込まれる構成要素。

  • 現在のパーツの構成要素を置き換える構成要素は、オレンジ色で強調表示されます。例えば、パーツと設定 ファイルの両方に、タレットポジション2に取り付けられた工具がある場合、そのパーツはオレンジ色でハイライトされます。設定 ファイル内の構成要素は、選択するとパーツ内の構成要素と置き換わります。
  • オペレーションで使用される構成要素は青でハイライトされます。これらの構成要素はインポートできず、選択することもできません。

マシンファイルにマシン 設定を保存する

Mastercamでは、マシン 設定を整理する方法がいくつかあります。

  • .mtConfig ファイルは、ワークステーション上の任意の場所に保存できます。
  • .machine ファイルに直接保存できます。こうすることで、 .machine ファイルを使っている人なら誰でも常に利用できるようになります。

.machine ファイルに追加するには、Code Expertで .machine ファイルを開きます。次に、Windows エクスプローラーから マシンエクスプローラの新しい マシン 設定 ファイル ノードに目的の設定 ファイルをドラッグ アンド ドロップします。

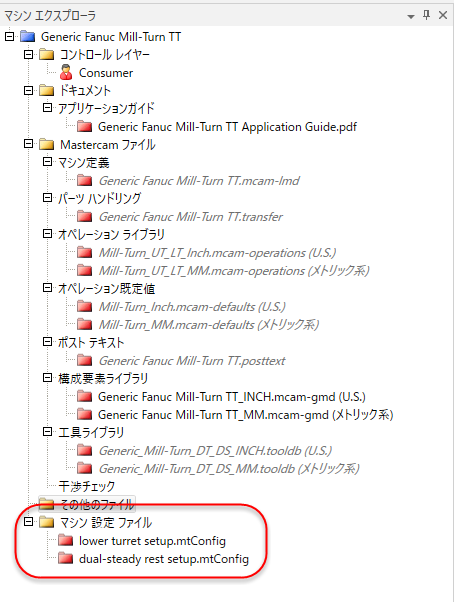

マシンエクスプローラの［マシン構成ファイル］ノード。

新しい右クリックメニューは、設定 ファイルを管理するための追加オプションを提供します。

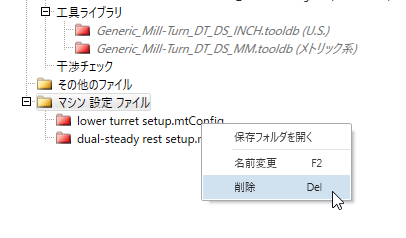

マシンエクスプローラのマシン設定ファイルノードの右クリックメニュー。
