任意のページにグラフィカルな平面を表示する

穴加工ツールパスダイアログ内のどのページからでも、グラフィカルな平面を表示できるようになりました。グラフィカルな平面はMastercam 2024で導入され、接続ページの定義をインタラクティブに行うことができます。

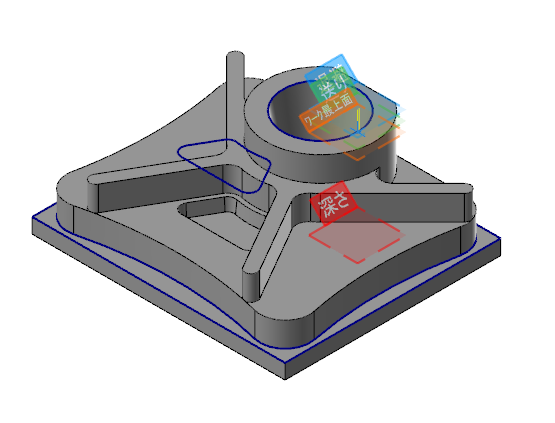

グラフィカルな平面コントロールは、次の画像に示すように、穴加工操作の最上部にあるツールパスパラメタで利用できます。しかし、この機能の初期リリースでは、 接続パラメタ ページから グラフィカル要素を表示 ボタンで有効にした場合にのみ、平面を表示することができました。グラフィカル平面を有効にすると、ツールパスパラメタのどのページからでも平面を見ることができます。

ツールパス タイプ ページで別のツールパスに変更すると、 接続パラメタ ページに戻るまで平面はオフになることに注意してください。
