スレッドミルにおける工具エッジ送り速度

新しい 工具エッジ送り速度 チェックボックスを使用して、次の画像に示すように、中心線ではなく、工具の接線エッジに基づいて送り速度を計算します。画像では、黒い丸が工具の接線方向のエッジの動き、青い丸が工具の中心の動き、緑の丸が工具です。

工具の接線と中心線の動き。

また、 工具エッジ送り速度で 複合パス を有効にすると、Mastercamは複合パスに必要な異なる直径の送り速度を調整します。このオプションは、入力形状として複数の直径を持つ穴を選択した場合、複数の直径も考慮します。これらのオプションは、 2D ツールパス - スレッド ミル ダイアログボックスの 工具 ページにあります。

以下は 工具エッジ送り速度の利点の一部です：

  • 工具径と加工穴径に基づき、より正確な送り速度を実現します。

  • より高い精度でスレッドミル加工をプログラムすることができ、適切な工具摩耗とより効率的なツールパスを実現します。

  • 工具径のエッジで送り速度を手動で計算する必要がなく、スレッドミルの適切な送り速度を自動的に計算することにより、時間を節約します。

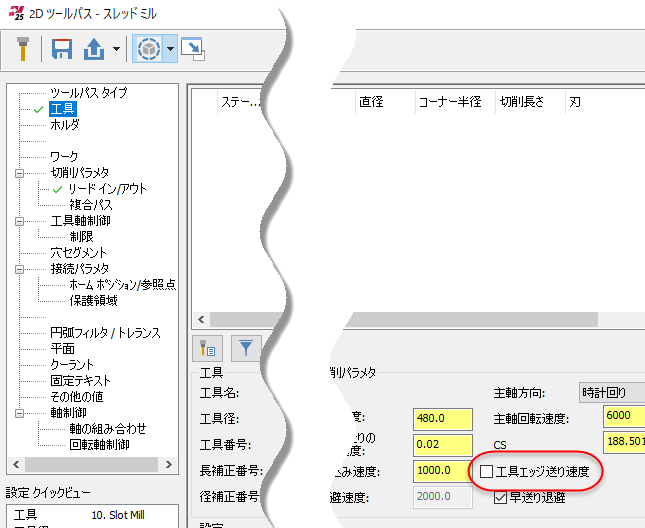

エッジ送り速度 オプション。
