スレッドミル徐変リードイン/アウト

スレッド ミル ツールパスの新しい 徐変 オプションは、工具メーカーの推奨に一致するリードインとリードアウトを生成します。このストラテジーでは、180度の円弧スウィープを通して工具を徐々に噛み合わせるらせん動作により、スレッドミル加工の半径方向深さをかみ合わせます。円弧のスウィープ動作を通じて、工具はラジアル方向と軸方向のねじ深さを完全に達成する前に、1/2ピッチの深さでかみ合います。つまり、 徐変 オプションは、より正確なリードインとリードアウトストラテジーを提供し、より良い工具寿命と適切な工具かみ合わせを促進します。

次の図は、IDスレッドの小径を赤い点線の円で表したものです。工具の動き（緑で表示）は、スレッドの始点から180度離れたところから始まります。軸方向に1/2ピッチ移動するらせん動作は、徐々にリードインする間中、工具を徐々にかみ合わせます。リードアウトストラテジーでは、同じ動きが逆になります。つまり、工具は、1/2ピッチで移動しながら、最後に完全にかみ合った点から半径方向に180度ずつ出ていきます。

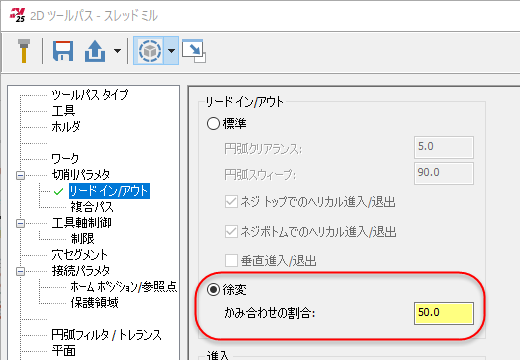

徐変 オプションを有効にすると、 Mastercam は関連する かみ合わせの割合 パラメタを有効にします。このパラメタを使用して、ID ねじの場合は小径から、OD ねじの場合は大径から、かみ合いを開始するまでの工具の距離を指定します。工具メーカーは、小ねじ径/大ねじ径の商を使用することを推奨しています。
