保護領域の強化

Mastercam 2025 では、 保護領域を更新するための多面的なプロジェクトを開始しました。新しい 保護領域 はパラメトリックな形状にメッシュを使用するようになりました。以前は 保護領域 は ラップ 形状タイプのみにメッシュを使用していました。更新された 保護領域 の最初の段階は、 ユーティリティ グループのプロセス ホール と同様に、すべての穴加工ツールパスで使用できます。 保護領域 がポストツールパスの計算になるアルゴリズムの更新とともに、以下の新しいパラメタが利用可能になりました：

• 直線化トレランス

• ブレンド距離

• スムージング距離

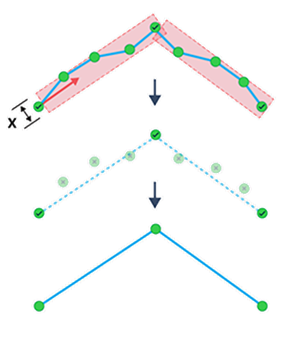

直線化トレランス 設定は、ユーザーが点を削除する領域を定義することができます。トレランスが大きいと、最初の計算から削除される点が多くなります。

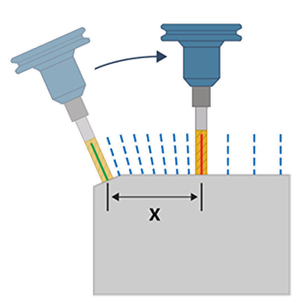

ブレンド距離 パラメタは、 保護領域 トポロジーに沿って、始点と終点の間でベクトルの釣り合いを取るための合計距離を定義します。2点間のブレンド距離がパスの全長より大きい場合、アルゴリズムは次のフィーチャに進みます。ブレンド距離を小さくすると、フィーチャの始点/終点からメッシュ法線への移行がより急激になります。

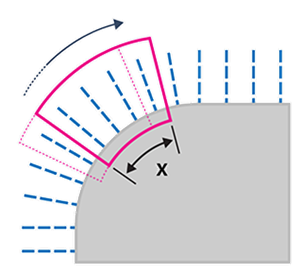

スムージング距離 パラメタは、メッシュの法線ベクトルを包含するウィンドウのサイズを定義することができます。このウィンドウの中で、 Mastercam はパスに沿って最初と最後のベクトルを評価し、メッシュのトポロジーに従いながら、それらの間の移動を補間します。

マシン定義に対して検証された保護領域送り速度

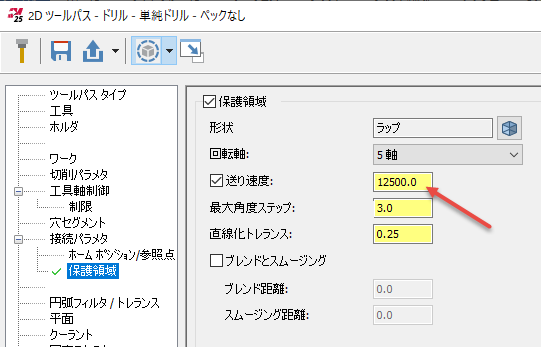

Mastercam 2025 の 保護領域 更新は、穴加工ツールパスの 保護領域 ページで入力された 送り速度 を検証します。 保護領域 の送り速度が入力されると、 Mastercam はマシン定義に保存されているツールパス送り速度制限と比較します。これにより、 保護領域 の送り速度がマシンの制限値を超えないようにすることができます。
