多軸ポケット加工で4　軸加工を有効にする

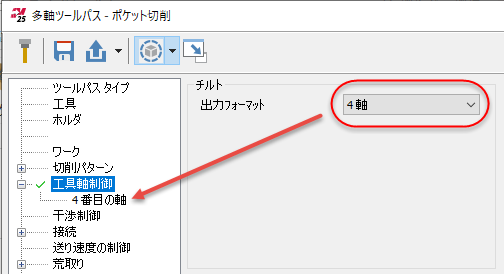

多軸ツールパス - ポケット切削 ダイアログ ボックスで、 工具軸制御 ページに 4　番目の軸という新しいサブページが追加されました。このサブページでは、多軸ポケット加工ツールパスの 4 軸加工を有効にします。 4　番目の軸 サブページにアクセスするには、 工具軸制御 ページの 出力フォーマット を 4　軸に設定します。

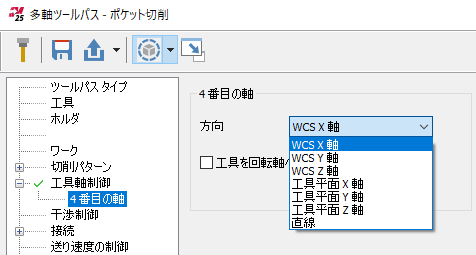

新しい 4　番目の軸 サブページでは、 方向 と 工具を回転軸へ向けるの2つのコントロールを提供します。方向 は回転する基準軸を指定します。ドロップダウンメニューから軸を選択します。

工具を回転軸へ向ける は、工具の中心軸が常に回転中心と交差するかどうかを指定します。次の図は、 工具を回転軸へ向けるを有効ににしたときの工具ルの動きを示しています。
