ツールパス計算に工具半径を含める

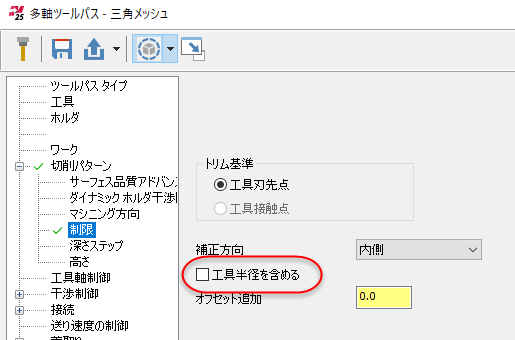

新しい [工具半径を含める ]オプションは、制限境界の内側または外側に補正するときに、ツール半径を追加します。このオプションを使うと、半径を手動で計算して [追加オフセット] フィールドに追加する手間が省けます。しかし、この機能と組み合わせて [追加オフセット ]を使うことはできます。[工具半径を含める] は、以下の画像に示すように、ユニファイドおよび三角メッシュツールパスの [制限 ]サブページにあります。

三角メッシュツールパスの [工具半径を含める] にアクセスするには、以下の手順に従います：

1. 三角メッシュ ツールパスを開始します。

2. [切削パターン] ページで、 [制限]を選択します。

3. [制限 ]サブページで、 [補正方向] を 内側 または 外側に変更します。

ユニファイドツールパスの [工具半径を含める] にアクセスするには、以下の手順に従います：

1. ユニファイド ツールパスを開始します。

2. [切削パターン ]ページで、 自動 または 曲線 行を パターン テーブルに追加します。

3. [制限 ]サブページで、 [補正方向] を 内側 または 外側に変更します。
