A軸輪郭旋削

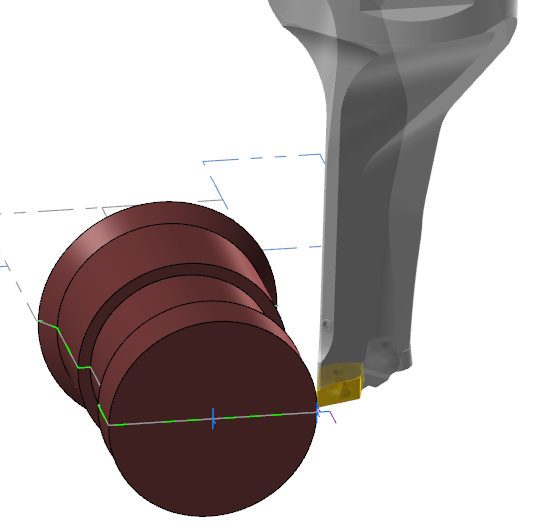

Mastercam 2025は新しいA軸輪郭旋削ツールパスを導入しました。これは、Mastercam 2023で導入されたB軸輪郭ツールパスを補完し、Mastercamの回転輪郭旋削のサポートを拡張します。新しいツールパスは、Y軸工具を使用する点を除けば、B軸輪郭ツールパスと非常によく似ています。切削中に工具を回転させることができるため、Mastercamユーザーは、Y軸工具テクノロジーの最新の進歩を活用しながら、加工が困難な領域に到達することができます。

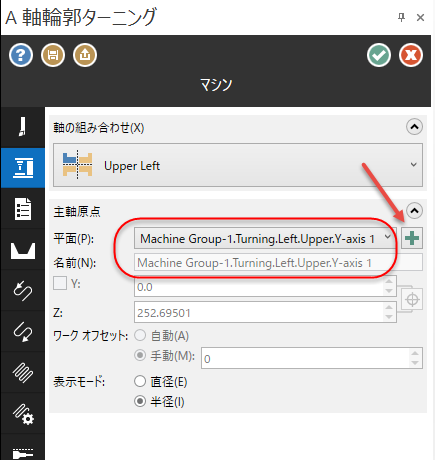

Y軸工具と輪郭を選択すると、Mastercamは自動的に適切なY軸工具平面を選択します。また、[+]ボタンをクリックして、新しい平面を作成することもできます。

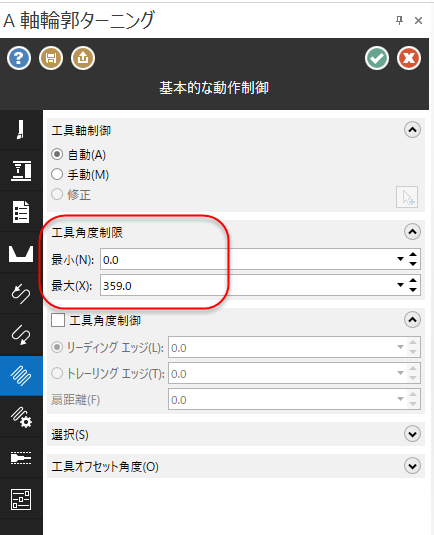

A軸とB軸の輪郭ツールパスの違いの1つは、 マシン上の工具方向 オプションが存在しないことです。A軸は任意の位置に回転でき、B軸は90度に固定されているため、工具の方向制御は必要ありません。基本的な動作制御 ページの 工具軸制御 は、任意の A 軸角度を許可するように変更されました。

A軸輪郭ツールパスを使用するには、機械定義のA軸構成要素が 符号付き連続 モードに設定されている必要があります：
