B軸旋削の新機能

Mill-TurnのB軸回転輪郭ツールパスにいくつかの新機能が追加されました。

まず、チェインするジオメトリにスプラインを含めることができます。

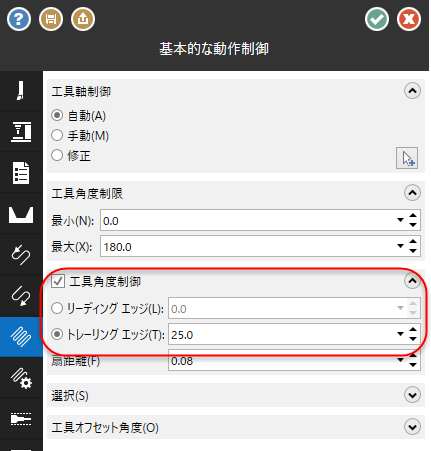

さらに、新しい工具角度制御、刃先チップのリーディング 角度はトレーリング角度を指定できます。[基本的な動作制御] ページにあります。[工具角度制御]オプションを選択して機能を有効にし、リーディング角度かトレーリング角度をいずれか入力のいずれかを入力します。

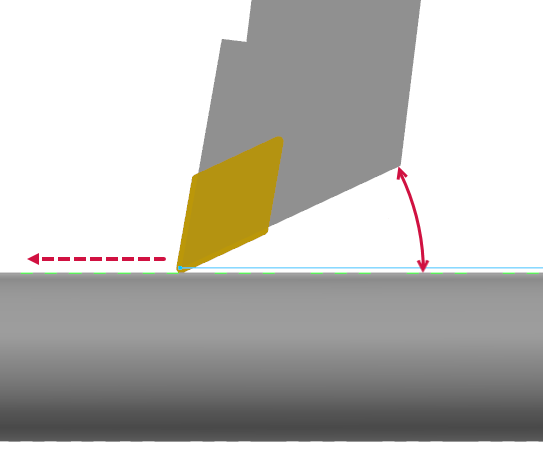

Mastercamはチェインされた輪郭に対して希望の角度を維持します。この例ではトレーリング角度を25度としています：

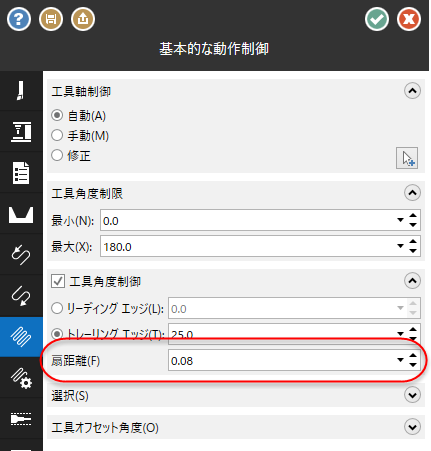

最後に、新しい 扇距離 設定が追加されました。

これにより、工具が鋭角の周囲を移動する際の工具軸の変化をより適切に制御できます。これにより、非常に小さな直線距離で工具軸の角度を大きく変化させることができます。扇オプションは、ツール軸がよりスムーズで制御された方法で移行できるコーナーの前後の距離を指定することができます。

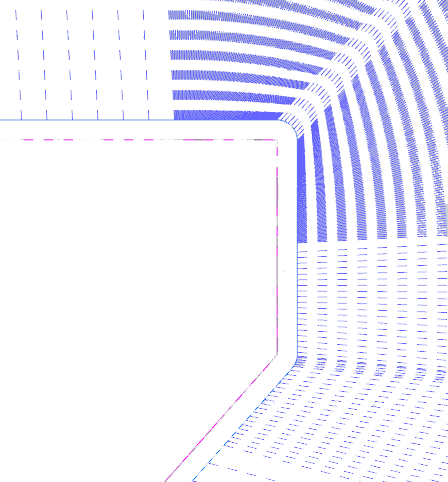

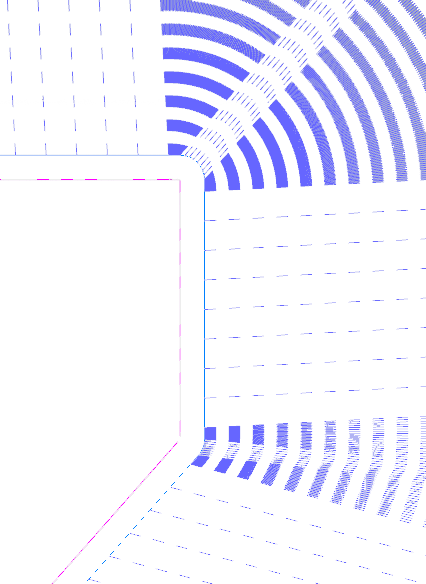

扇: On	扇: Off

これらの新機能は、新しいA軸回転輪郭ツールパスにも含まれています。
