Y軸旋削

Mastercam 2025でY軸旋盤加工用のMill-Turnサポートを導入しました。カスタムネジ切りとB軸輪郭旋削を除くすべての旋削ツールパスは、Y軸機能をサポートしています。

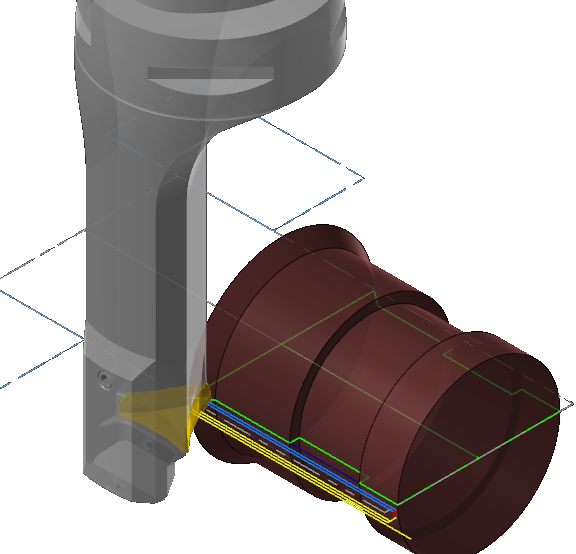

この画像はY軸のMill-Turnサポートを示しています。

Y軸旋削のサポートは工具定義から始まります。Y軸旋削に使用できる工具は、工具定義で特定されます。ホルダの定義に新しいプロパティが追加され、Y軸工具として識別できるようになりました。

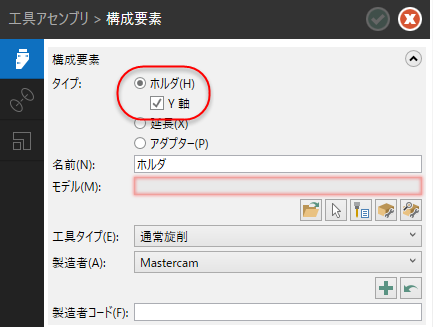

工具ホルダ用の新しいY軸オプション。

  • 新しい工具を作成するときに Y軸 オプションを選択し、他の工具と同じように工具とアセンブリの定義を続けます。これは、特にY軸ツールに関係する唯一の設定です。
  • 既存の工具定義を編集してこのオプションを選択することはできません。 Y軸 オプションは、新しい工具を作成するときにのみ使用できます。
  • Y軸回転は3D工具でのみサポートされています。Y軸回転用のワイヤフレームまたはパラメトリック工具定義は作成できません。

Y軸工具を作成する場合、従来の工具ではあまり使用されない工具アセンブリ オプションを多用することになります。

  • 通常、切削平面が正しい位置にあることを確認するために、 設定 ページの オフセット 機能を使用する必要があります。

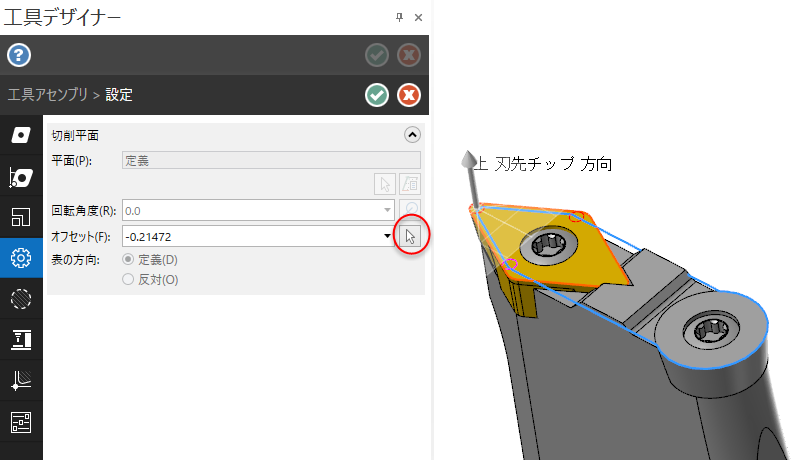

    刃先チップの切削平面をオフセット

  • 境界 ページで、ホルダの輪郭が刃先チップの境界を完全に隠さないように境界を調整します。

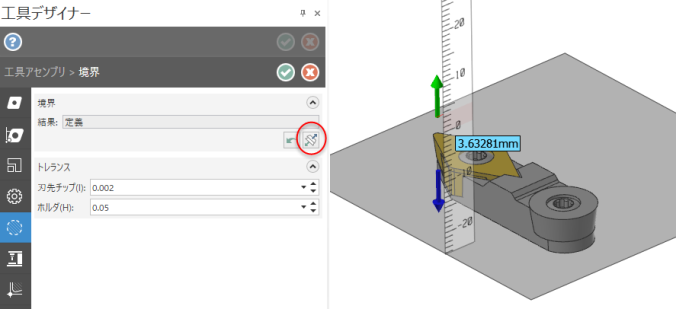

    工具アセンブリの境界を調整する

Y軸旋削加工を作成するには、ターニングオペレーションを選択し、Y軸工具を選択します。Y軸工具は、インターフェース上で特徴的なアイコンで識別されます。

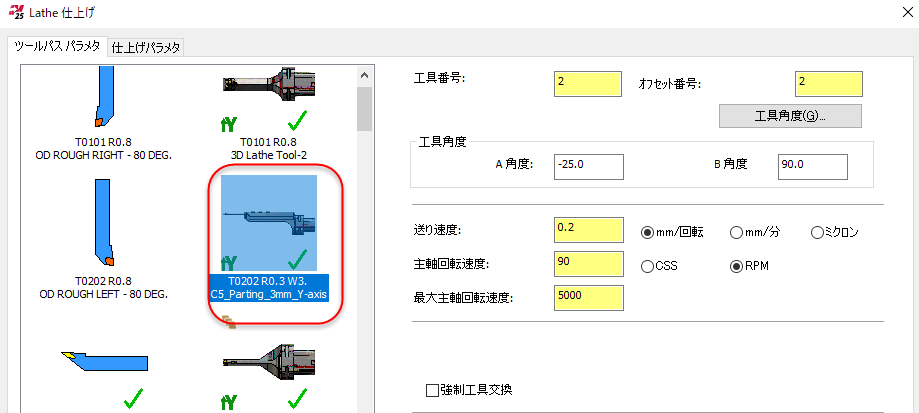

Y軸工具を識別するアイコン。

Mastercamは、適切な工具方向と主軸原点を持つツールパスを作成するために使用できる平面の設定を自動的に作成します。また、B軸を90度の位置にロックします;これはY軸の旋回に必要です。

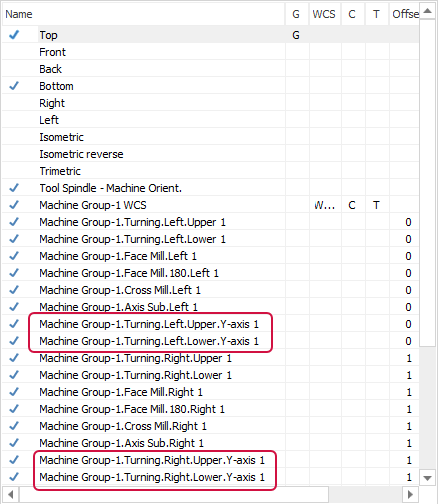

Y軸工具用に作成された新しい平面。

Y軸工具を選択すると、Mastercamはインターフェースを更新し、XとZの代わりにYとZの座標を参照するようにします。

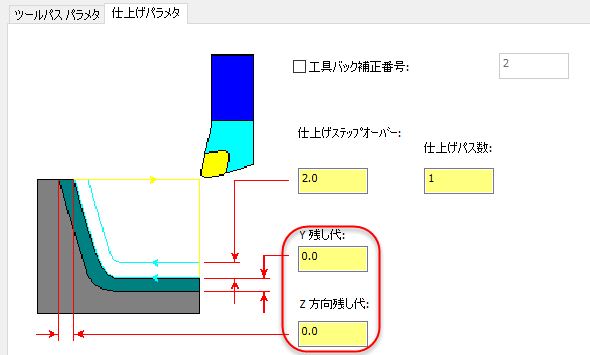

Xの代わりにYと書かれたフィールド。

工具角度 ダイアログボックスを使用して、工具の角度の向きを設定します。ほとんどの従来のX軸工具では、0度と180度の方向のみが使用されますが、Y軸工具では その他 フィールドが頻繁に使用されます。これを使用して、機械が可能な任意の角度位置に工具を向けます。

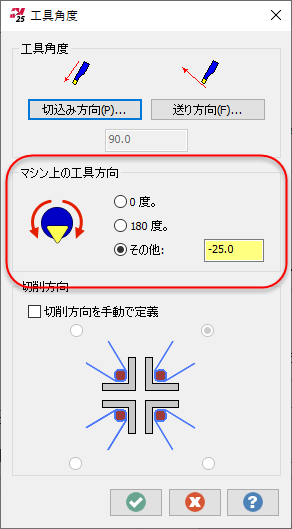

工具の向きのためのA軸角度の設定。

参照点と参照位置の機能が強化され、Y軸工具の向きがサポートされました。XとZだけでなく、3軸すべての座標位置を基準点に指定できるようになりました。

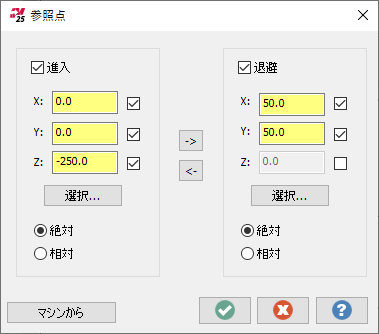

参照点座標の設定。

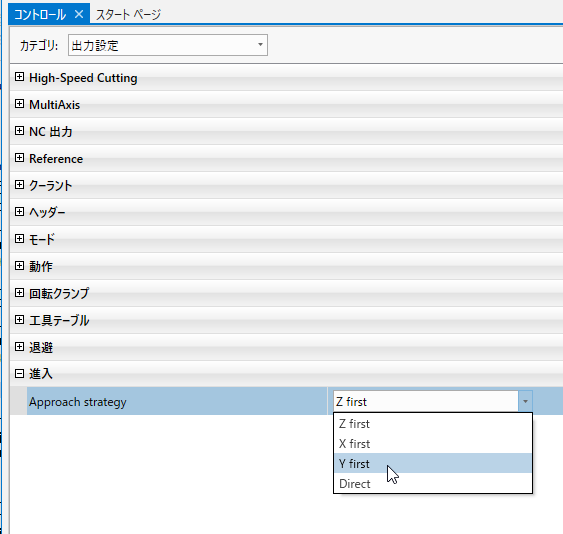

さらに、利用可能なアプローチと退避のストラテジーが強化され、「Yが先」ストラテジーが追加されました。

Y軸アプローチストラテジーの選択。

Y軸旋削が可能な機械の中には、Y軸旋削中のCSSをサポートしていないものがあります。ご使用の機械がY軸旋削のCSSをサポートしていない場合、Mastercamは直径の変化に合わせて主軸回転速度を段階的に増加させることでCSSを近似します。

Y軸旋盤のサポートは、適切な構成要素とその他の設定を含む .machine ファイルに限定されます。Mastercam 2025 で作成されていない Mill-Turn .machine ファイルを使用している場合、 Mastercam 代理店またはマシン開発者がこのサポートを有効にする必要があります。これは、 .machine ファイルに適切な軸構成要素が含まれていても同じです。 .machine ファイルをMastercam 2025に移行するだけでは不十分です。しかし、Mastercamと一緒にインストールされたGeneric Fanuc .machine ファイルは、必要なサポートが有効になっています。

メモ:

Y軸旋盤加工は、旋盤加工ではなく、Mill-Turnのみでサポートされています。
