ロフトサーフェスの強化

Mastercam 2026は ロフトに新機能を導入しました。ワイヤーフレームジオメトリを使用してロフトサーフェスを作成する場合、サーフェスのスムーズなフローとブレンドを可能にするコントロールが増えました。

チェイン方向の自動整列

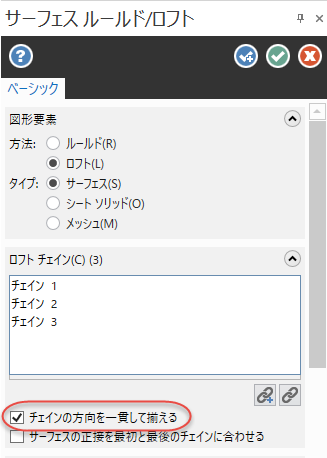

Mastercam 2026は、チェイン方向の自動整列を導入し、方向を気にすることなくチェインをウィンドウ選択できるようになりました。この機能は、複数のチェインを選択する必要がある場合に時間を節約します。デフォルトでは有効になっていますが、 [ チェインの方向を一貫して揃える ] オプションの選択を解除することで、機能パネルから無効にすることができます。

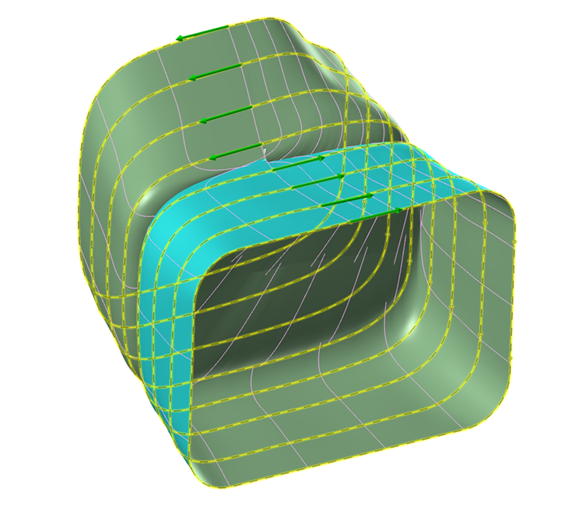

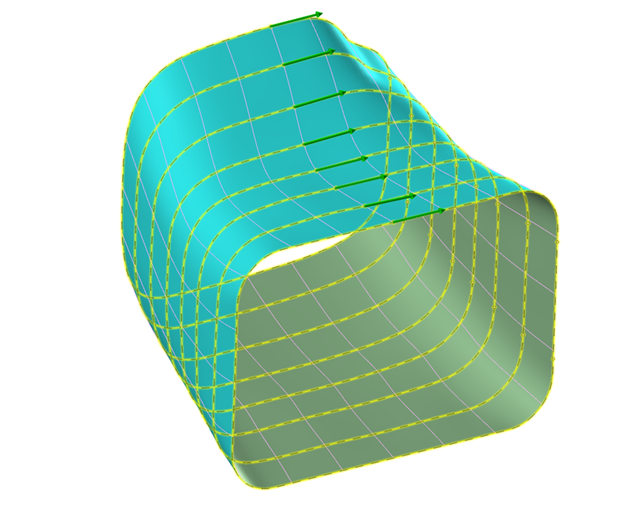

下の画像は、この機能によって、上の画像でバラバラだったチェインの方向がどのように整列されたかを示しています。

サーフェスの正接を最初と最後のチェインに合わせる

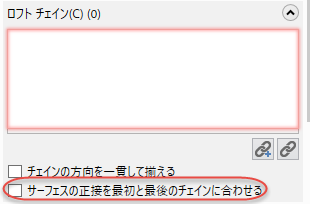

新しいサーフェス接線一致機能は、既存の隣接するサーフェスでロフトサーフェスをスムーズにブレンドします。 サーフェス ルールド/ロフト 機能パネルで [ サーフェスの正接を最初と最後のチェインに合わせる ] オプションを選択することでこの動作を制御できます。

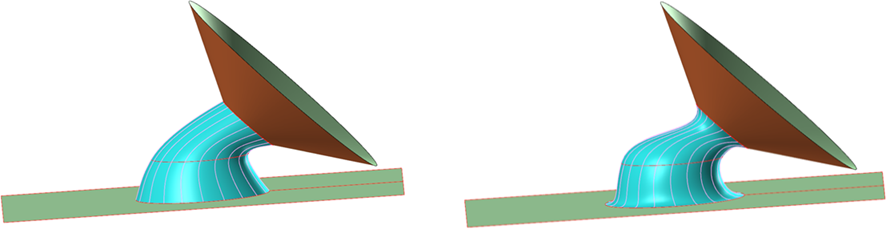

以下の画像では、左の例でオプションが非選択、右では選択されています。各画像のロフト サーフェスが、最初と最後のチェインに隣接するサーフェスにどのように移行しているかに注目してください。

新しい [ サーフェスの正接を最初と最後のチェインに合わせる ] オプションは、最初と最後のチェインに隣接するサーフェスとロフトをブレンドします。これらの正接サーフェスは自動的に認識されるため、手動で選択する必要はありません。

ガイド曲線

[ ガイド曲線 ] は、選択された曲線のチェインにわたってフローを同期させる新しい方法です。この機能により、曲線を希望のフローに同期させるためにチェインのグループを手動で分割する必要がなくなります。[ ガイド曲線 ]は簡単に作成でき、ロフト チェインと交差する必要はありません。

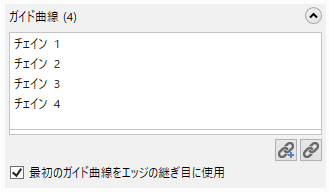

サーフェス ルールド / ロフト パネルのリストボックスを使って、 ガイド曲線を追加、削除、再選択します。

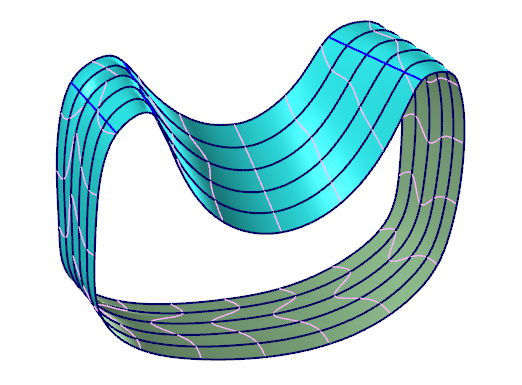

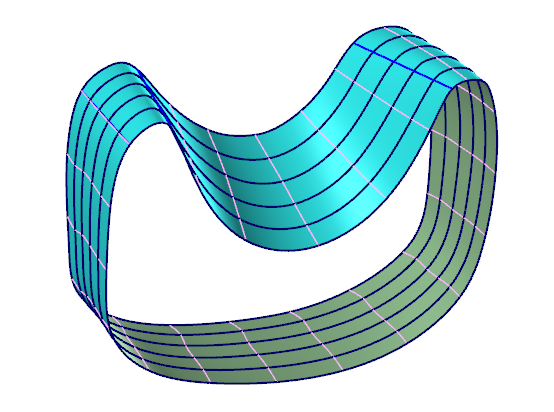

下の画像は、 ガイド曲線 が追加され、選択される前と後のチェイングループです。

この機能は、曲線の端点が不均等な場合や凸凹している場合に特に役立ちます。そうすることで、フローが必要な方向に強制的に導かれます。サーフェスの形状は、追加された ガイド曲線に基づいて調整されません。フローを改善することによってサーフェス形状に影響を与えるだけです。

[ ガイド 曲線 ] は [ ダイナミックシンクロ ] と連動しますが、オプションです。

ダイナミック シンクロ

ダイナミック シンクロ オプションが再編成され、更新されました。

• これは、曲線を接続する際に最も効果的な機能ですのため、 [等円弧長さ ] がデフォルトとして追加されています。これは、曲線に沿って相対的に等しい円弧長さで点を間隔をあけて配置することで機能します。これにより、評価者レベルではスプライン曲線が等速曲線にわります。

• 平面スライス は [平均 ]に取って代わり、閉チェインでのロフトのみ適用されます。

ダイナミック シンクロ は、 ガイド曲線 と相性が良く、滑らかなサーフェスのために、より優れた一貫した流れを作り出します。
