ソリッド穴の中空サポート

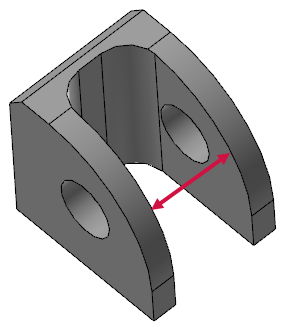

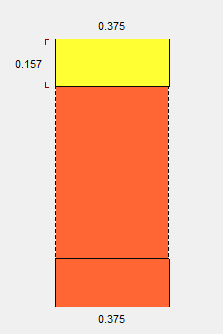

穴加工ツールパスの穴を作成するとき、新しい 中空を含める チェックボックスは、穴セグメント間の中空の選択コントロールを提供します。その結果、穴の形状は、選択された穴と平行な穴セグメントに加え、穴セグメント間の中空を含み、1つの穴の形状を構成します。最初の画像の赤い矢印は、穴セグメント間の中空を示します。2つ目の画像は、ツールパスのパラメタ ダイアログボックスの 穴セグメント ページで穴がどのように表示されるかを示しています。破線で囲まれた部分が中空です。

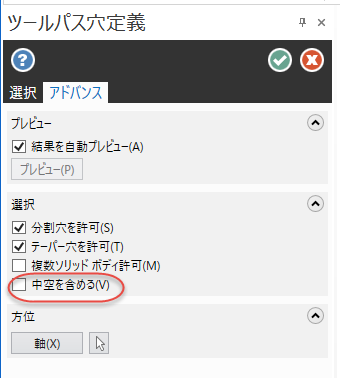

中空を含める チェックボックスがチェックされていない場合、間に中空がある同一線上の穴は個々の穴形状とみなされます。次の図は、 ツールパス穴定義 パネルの 中空を含める オプションを示しています。
