工具とホルダを作成するための新しいインターフェース

Mastercam 2026は、Mill工具とホルダを作成するために再設計されたインターフェースを備えています。古いウィザードスタイルのダイアログボックスは、Lathe 3D ツールデザイナーに似たモダンな機能パネルに置き換えられました。さらに、ワークフローを合理化する機能が追加されました。新しいインターフェースを使用して、MillとRouter用のあらゆる種類のツールを作成できます：

• 正確なシミュレーションのための構成要素モデルを備えた3D工具
• ソリッドモデルを必要としないパラメトリック定義によるシンプルな工具

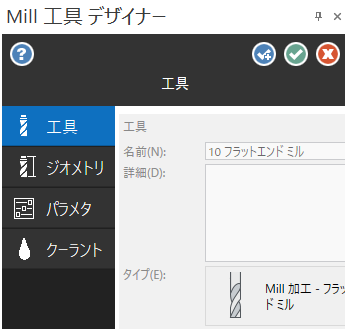

[ Mill 工具 デザイナー ] は工具設定を4つのページに整理します。

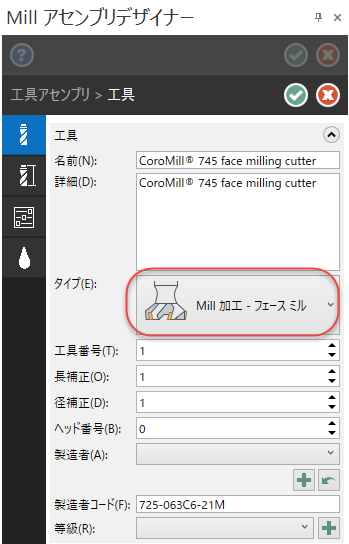

[ 工具 ] ページを使って、工具の関連情報を指示し、工具 [ タイプ ] を選択します。

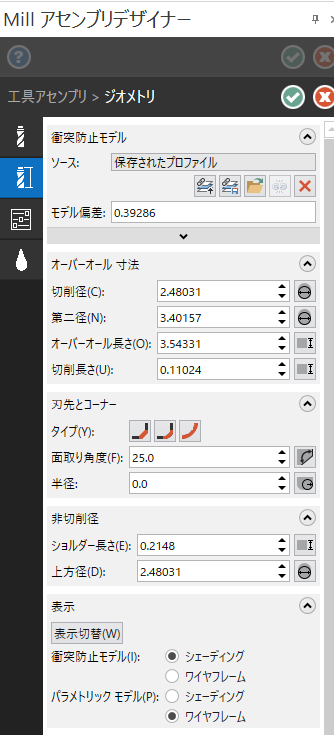

[ ジオメトリ ] ページのレイアウトは、選択した工具 タイプ によって決まります。ページ上部のコントロールを使用して、シミュレーションと干渉チェック用の工具を表すソリッドモデルを選択し、管理します。

Mastercamは2つの異なるモデルの工具を保持しています：

• 衝突防止モデルは、インポートされたソリッドモデルに基づきます。Mastercamはこのモデルをシミュレーションと干渉チェックに使用します。
• パラメトリック モデルは、このパネルに示されているように、工具の寸法に基づいいます。Mastercamはツールパスを計算する際にこのモデルを使用します。

ソリッドモデルをインポートすると、Mastercamはモデルに基づいて自動的に寸法を記入します。これにより、2つのモデルが可能な限り近くなります。しかし、ツールパスの結果を改善するために、必要に応じて寸法を編集したり微調整したりすることができます。 [ モデル偏差 ] フィールドは、2つの間の最大偏差を表示します。

ソリッドモデルをインポートする必要はありません。この場合、寸法を手動で入力すると、Mastercamがその寸法からパラメトリックモデルを作成します。シミュレーションと干渉チェックのために、Mastercamは回転プロファイルを使用します。

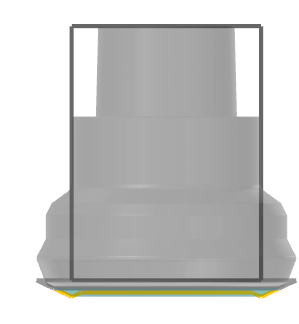

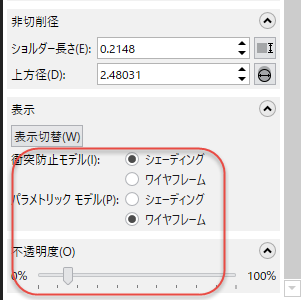

新しいインターフェースは、2つのモデルを視覚的に比較しやすくしています。各モデルをワイヤ フレームとして表示するか、シェーディングされたソリッドとして表示するかを選択できます。 不透明度 スライダーを使って半透明度を調整し、互いが重なってはっきり見えるようにします。

パラメタ および クーラント ページを使用して、以前のバージョンと同様のデフォルトの送り、速度、およびクーラントオプションを設定します。

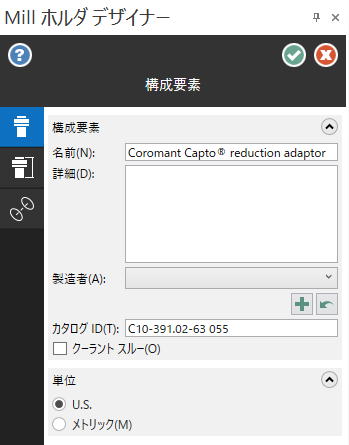

新しい Mill ホルダ デザイナー は、工具ホルダの設計と管理のための同様のワークフローを提供します。

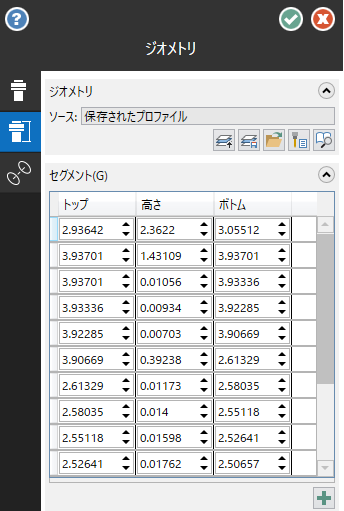

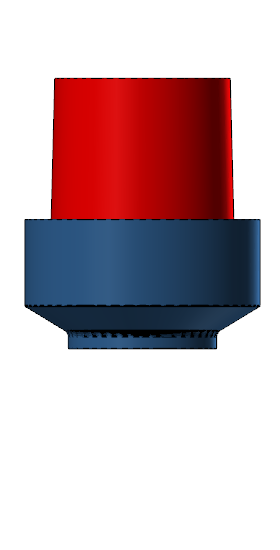

ジオメトリ コントロールを使用して、 工具デザイナー パネルと同様にソリッド 構成要素 モデルを選択および管理します。センター プロファイルは、グリッドで構成された断面として表されます。必要に応じて各断面の寸法を編集するか、グリッドの最初の列を右クリックしてその他のオプションを表示します。

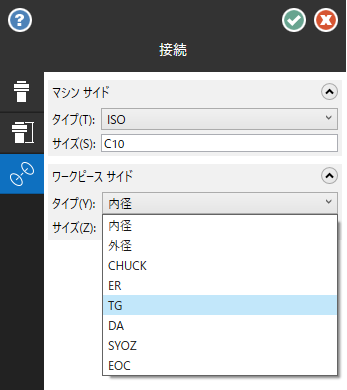

[ 接続 ] ページを使用して、ホルダの各端に業界標準のサイズとタイプを選択します。

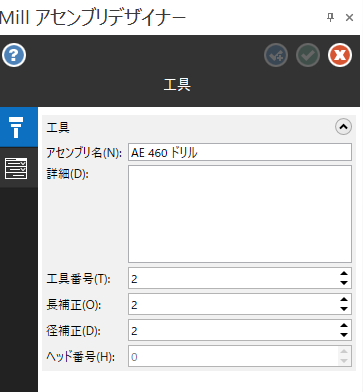

最後に、 Mill 工具アセンブリには、より簡単に管理できるプロパティが追加されています。新しいプロパティには、オペレーションにアセンブリを選択する際にMastercamが適用できる、デフォルトの工具番号とオフセット番号が含まれます。工具定義に関連付けられたデフォルトの工具番号は変更されません。各アセンブリは、工具定義の番号とは無関係に、独自の工具番号を持つことができます。

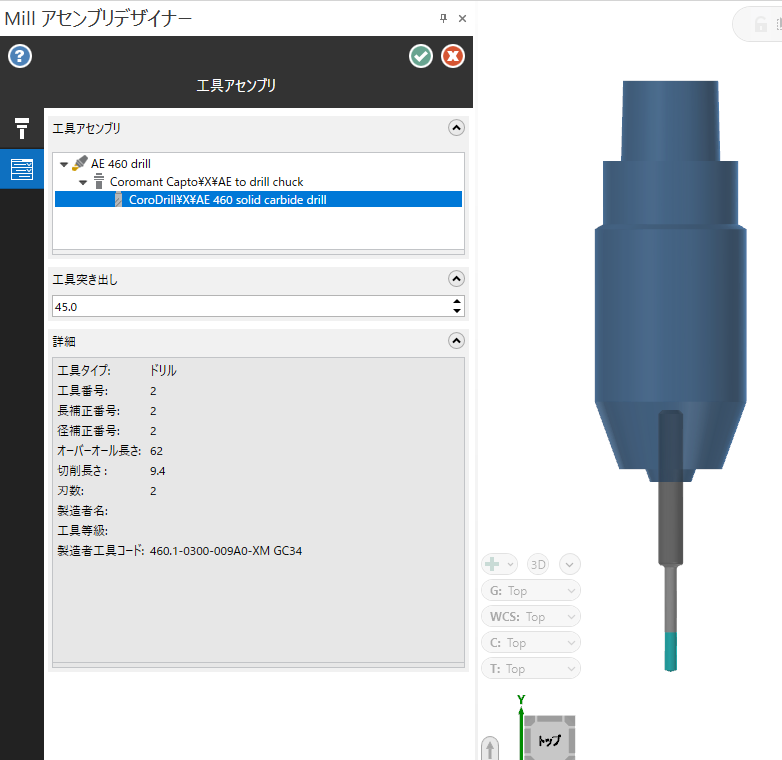

[ 工具突き出し ] フィールドも追加されました。これにより、グラフィック画面で工具をドラッグする代わりに、設計図やデータシートから既知の突き出し値を簡単に入力することができます。必要であれば、グラフィック画面で構成要素をドラッグして、工具またはホルダの構成要素の突き出しを設定し続けることができます。
