アセンブリ展開されるソリッド、メッシュボディの向きを制御

デフォルトでは、Mastercamはアセンブリ展開されたソリッドとメッシュボディを、その最大で平らな面の方向に配置します。以前のバージョンのMastercamでは、アセンブリ展開されたソリッドの向きを制御する唯一の方法は、 [選択バー] で [フェース選択] を有効にし、 [ボディ選択] を無効にすることでした。これにより、レイアウト平面上に特定のフェースを配置することが可能になりました。残念ながら、選択したボディの対向面が等しい場合は、この方法を使うことができませんでした。

このような状況で制御できるよう、 Mastercam 2024 ではアセンブリ展開するボディの向きをフェースの色でコントロールすることができます。これを行うには、 [アセンブリ展開] パネルの [フェース色] セクションの [色のサンプリング] ボタンをクリックし、グラフィック画面から色を選択します。

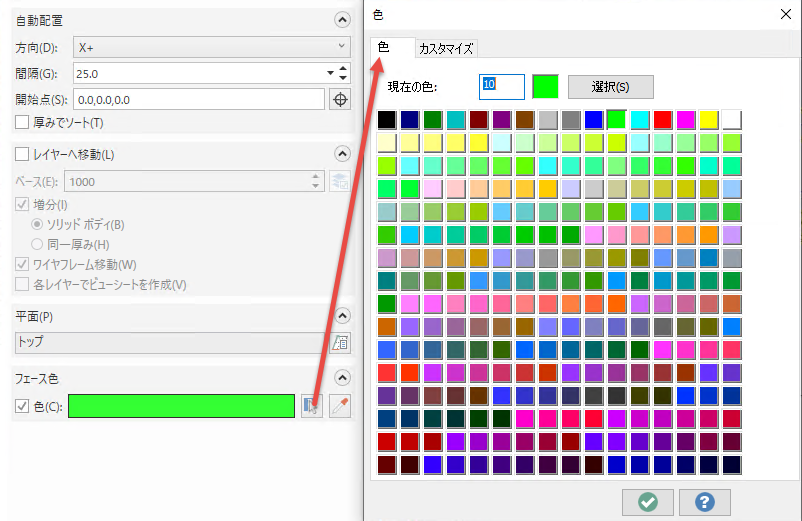

グラフィック画面でフェース色を簡単に選択できない場合は、 [色の選択]をクリックして、 [色] ダイアログボックスから色を選択することも可能です。Mastercam は、ボディの最も大きく平らな面をレイアウト平面に向けて配置するパーツのアセンブリ展開を続けます。ただし、この色のフェースのうち、対向する面と同じ大きさの面をレイアウト面に向けて配置することもあります。
