マシングループ設定強化

Mastercam 2023で導入された [マシン グループ設定] を改善するための継続的な取り組みとして、機能全般について以下のような改良が行われました。

ページステータスの表示

[マシン グループ設定] パネルで、ページアイコンにステータスインジケータが表示されるようになりました。パネル内の各ページの状態を素早く確認することができます。これは、エラーが発生したが、どのページにそのエラーが含まれているか特定できない場合や、ページがアクティブかどうかを判断できない場合に役立ちます。

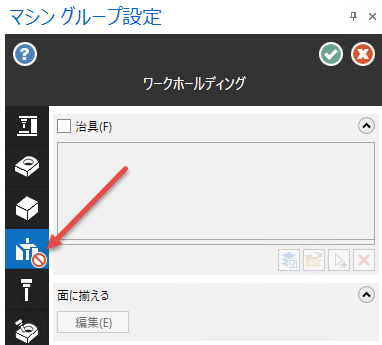

機能パネルの無効アイコン。

ワーク寸法の表示

[ワーク設定] ページのデザインが変更され、寸法を含む画面表示が可能になりました。さらに、 [システム コンフィグ] ダイアログ ボックスの [寸法と注記]の[ワーク 寸法] ページを使用して、画面上の寸法をカスタマイズすることができます。

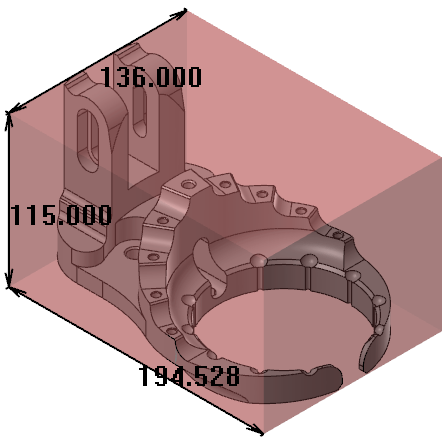

グラフィック画面上のワーク寸法

新しいワーク選択方法

新たに3つの選択方法が追加されました：2 コーナーから追加、 長方形ワークを作成、 シリンダー形ワークを作成です。

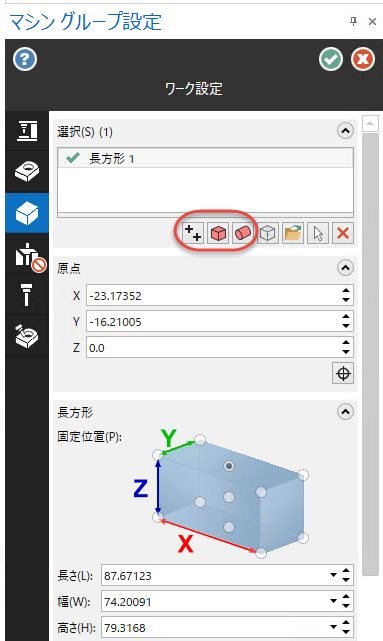

ワークページの新しい選択方法

2 コーナーから追加 すると、グラフィック画面に戻り、ワークのコーナーを表す2つの対向する点を選択できます。長方形ワークを作成 は、選択した要素の周囲に長方形が作成され、 シリンダー形ワークを作成 は、選択した要素の周囲に円筒が作成されます。

ワークのプッシュ＆プル

プッシュ-プル機能が [マシン グループ設定] パネルに搭載されました。フェースをクリックするだけで、その機能を使用できるようになります。プッシュ-プルは、グラフィック画面で選択した面を拡張することができます。 [絶対] と [相対] モードを設定することができます。さらに、 [両方向] を選択すると、ワークの両サイドを修正することができます。

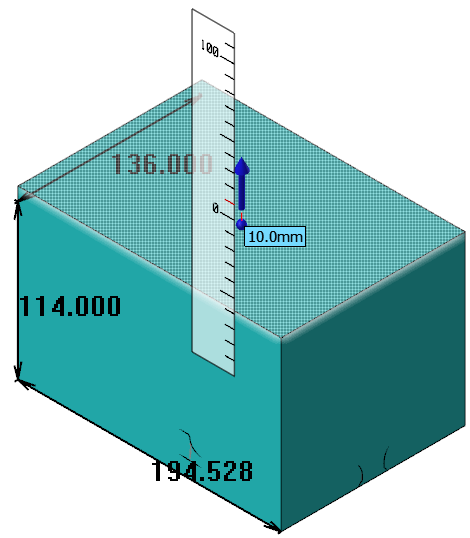

プッシュプルの例

ワーク上書き

[シミュレーション] ページの新しいオプション [ワーク上書き]では、シミュレーションに入る際に使用するワークを選択することができます。現在のパーツファイル内のワーク モデル、ファイルからの選択、グラフィック画面からの選択から選択することができます。
