既成の加工に基づく穴あけ加工

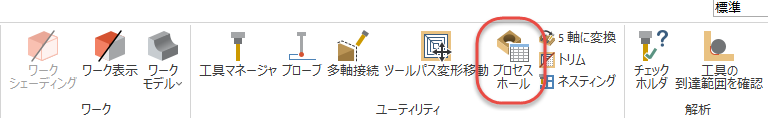

プロセス ホール ツールパスは、Mill と Router マシンの [ツールパス] タブに配置されています。

プロセス ホール ツールパスは、以前に定義した加工プロセスをパーツのソリッド穴フィーチャに適用します。加工プロセスは、オペレーション ライブラリで構築する1つ以上の穴加工オペレーションで構成されます。プロセス ホール オペレーションの作成時に、適用可能な工程を作業中のパーツ ファイルにインポートすることで、作業を迅速化し、再現性を高めることができます。

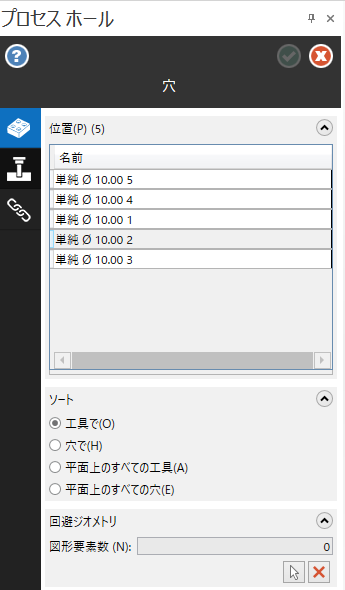

オペレーション ライブラリで、工具の種類や番号、送りや速度、オペレーション順序を制御します。[プロセス ホール] オペレーションで、ジオメトリの選択と接続パラメタを決定します。プロセス ホールのジオメトリ選択には、3軸と5軸の両方のシナリオを使用することができます。プロセス ホール オペレーションの作成後、どの時点でも、オペレーションを展開し、他のツールパスと同様に直接作業することができます。
