G ビュー キューブでグラフィック ビューを制御

Mastercam 2024では、従来の画面上の指標に加え、より視覚的に平面の向きを示すG ビュー キューブが追加されています。G ビュー キューブは、デフォルトでWCSに相対するキューブですが、キューブ、つまりパーツの画面表示をコントロールできる多くのオプションを備えています。

キューブ自体にも多くのインタラクティブな機能があります。例えば、立方体をダブルクリックすると、パーツが画面にフィットします。（ [フィット] コマンドと同じ）。キューブの側面、コーナー、エッジをクリックすると、そのビューに切り替えることができます。キューブの任意の部分をドラッグすると、側面や辺で表現されるプリセットビューに制約されることなく、ビューを変更することができます。

キューブの横にあるボタンで、ビューをさまざまな方法でパーンしたり回転させたりすることができます。ドラッグの実際の効果は、以下のリストのように、ボタンを押し続けているか、[Alt]、[Ctrl]、[Alt+Ctrl]を押しているかによって異なります：

矢印ボタン

• クリック: パーツを上下左右にパーンします。

• [Alt]+クリック：パーツを設定した角度だけ上下左右に回転します。

フリップ/回転ボタン

• クリック: パーツを180度反転します。

• [Shift]+クリック：パーツを90度反転します。

• [Shift+Alt]+クリック：パーツを-90度反転します。

• [Ctrl]+クリック：画面の中心を中心に、表示中のパーツを設定した度数だけ反時計回りに回転します。

• [Ctrl+Alt]+クリック：画面の中心を中心に、ビュー内でパーツを設定した角度だけ時計回りに回転します。

キューブを右クリックすると、以下のコマンドを含むコンテキストメニューが表示されます：

• キューブを表示：このオプションをクリックすると、G ビュー キューブのオン/オフが切り替わります。G ビュー キューブがオンになっている場合、状況依存メニューの [キューブを表示] の横にチェックマークが表示されます。

• WCS関連平面：現在のWCSからの相対的にワールド ビューを設定します。有効にすると、コンテキストメニューの [ WCS関連平面] の横にチェックマークが表示されます。

• ダイナミック平面を作成：ダイナミック指標を使用して新しい平面を作成します。この機能は、キューブの軸をクリックして選択することもできます。

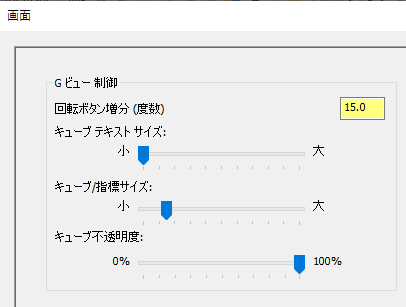

• 設定： [画面] ダイアログ ボックスを開き、キューブサイズ、テキストサイズ、不透明度、矢印ボタンのパーン/回転、矢印ボタンの回転（度）を調整できます。
