タレット取り付け角度付きMill加工ヘッドの使用

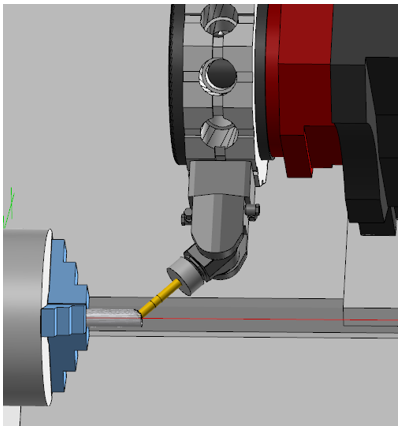

タレットに取り付けた角度付きMill加工ヘッドをMill-Turnオペレーションで使用できるようになりました。タレットに取り付けた工具を使用して、角度のある平面にツールパスを作成することができます。

Mastercam 2024以前は、タレット用のツールロケーターは、ライブツーリングステーションで旋削工具とMill加工工具の両方をサポートしていました。旋削工具は角度をつけて取り付けることができますが、ライブツールはできませんでした。

Mastercam 2024 は、タレットツールロケーターをターニングツール用とMill加工用の2種類の構成要素に分けました。端面Mill加工、クロスMill加工あるいは角度のある方向でミリングツールロケーターを作成できます。構成要素のプロパティで固定角度を指定するか、オペレーションから向きを読み取ることができます。これにより、タレット専用機で傾斜面、G68スタイルのツールパスを作成することができます。

オペレーションにおける角度付きMill加工ヘッドの使用

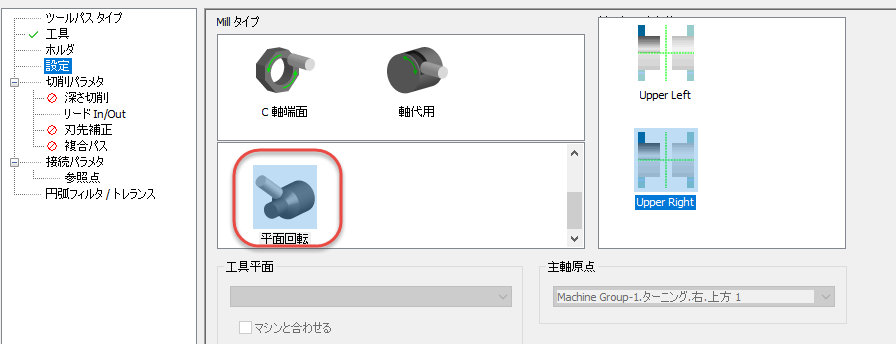

Mastercamが角度付きMill加工ヘッドが利用可能であることを検出した場合、または角度付きMill加工ヘッドに工具を読み込んだ場合、Mastercamは [設定] ページの [平面回転] オプションを有効にします。

一般的に、このセットアップタイプはタレットのみの機械では利用できませんが、Mill加工ヘッドが0度または90度以外の角度になる場合は、必ず必要になります。また、ヘッドの向きによっても、許容される軸の組み合わせにフィルタがかかります。

角度付きヘッドは、角度を固定して作成することもできますし、オペレーションから角度の向きを取得するように設定することも可能です。工具平面の設定方法に影響します。

• ヘッドが固定された角度に設定されている場合、通常、工具平面の向きが角度のついたヘッドと一致していることを確認する必要があります。そうでない場合、Mastercamは警告メッセージを表示します。

• ヘッドがオペレーションから角度を読み取るように設定されている場合、オペレーションで工具平面を選択するか、ツールパスのジオメトリがサポートしている場合は [ジオメトリから派生] を選択することができるようになります。

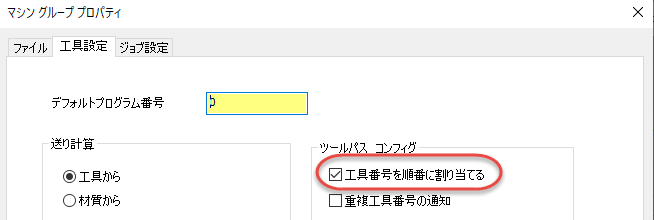

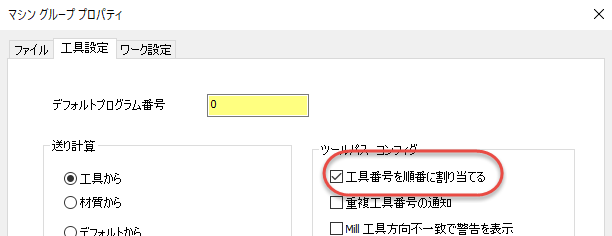

オペレーションに対して工具を選択し、角度付きのMill加工ヘッドに取り付けると、工具番号を変更することはできません。工具番号を変更するには、新しい工具を選択するか、オペレーションを削除する必要があります。マシングループの [工具番号を順番に割り当てる] オプションは、角度付きMill加工ヘッドに取り付けられた工具には適用されません。

ライブツーリングヘッドの中には、プログラムされた主軸速度を増加、減少、または逆転させるためのギアを備えたものもあります。これらの設定は、ツールロケーターの構成要素プロパティで利用可能です。角度付きヘッドを選択すると、スピンドル回転数調整が自動的に適用されます。

ツールロケーター構成要素

新機能を実装するために、ツールロケーターの構成要素の構造を一新しました。これは、タレットに新しいロケーターを追加する際に、2種類のロケーターの中から選択する必要がある場合に、初めて目にすることになります：

旋削とMill加工ツールロケーターのインターフェースで同じインターフェースを採用し、よりスムーズなワークフローを実現するために再設計されました。

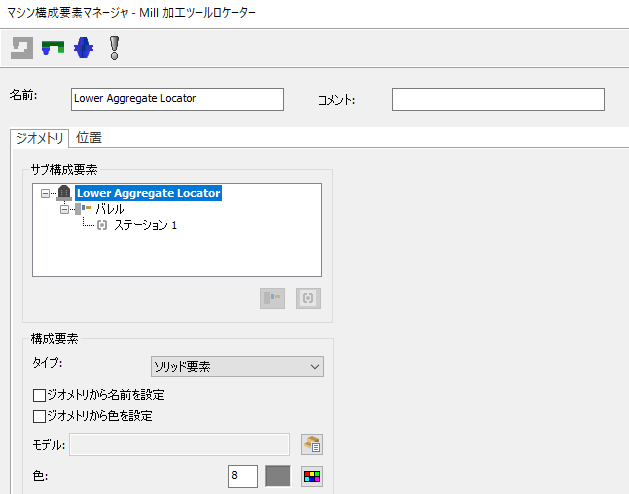

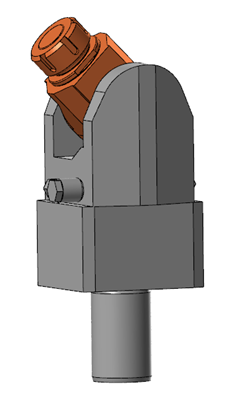

Mill加工ツールロケーターは、バレル サブコンポーネントを含むことができます。ロケーターの回転する部分を表し、通常、独自のソリッドモデルと関連付けられています。バレルは任意です;不要な場合は入れる必要はありません。下の図では、オレンジ色のモデルがバレル サブコンポーネントです。

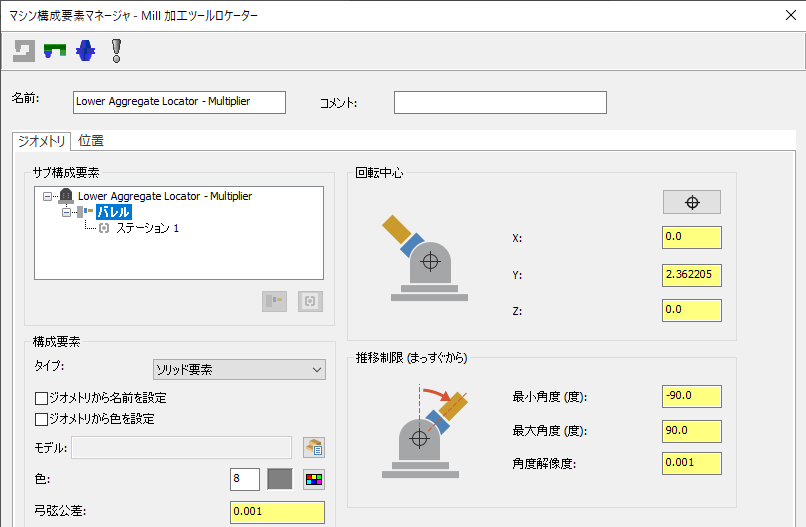

バレルの重要な特性は、回転中心、角度の移動制限、そしてソリッドモデルです。

最終的に、各ロケーターコンポーネントに、1つ以上のツールステーションが含まれます。

Mill加工ツール ロケーターは、端面Mill加工、クロスMill加工あるいは角度付きのいずれにも対応可能です。端面とクロスMill加工のツールロケーターは、1つのロケーターにつき複数のステーションをサポートしますが、角度付きヘッドは1つのステーションのみです。

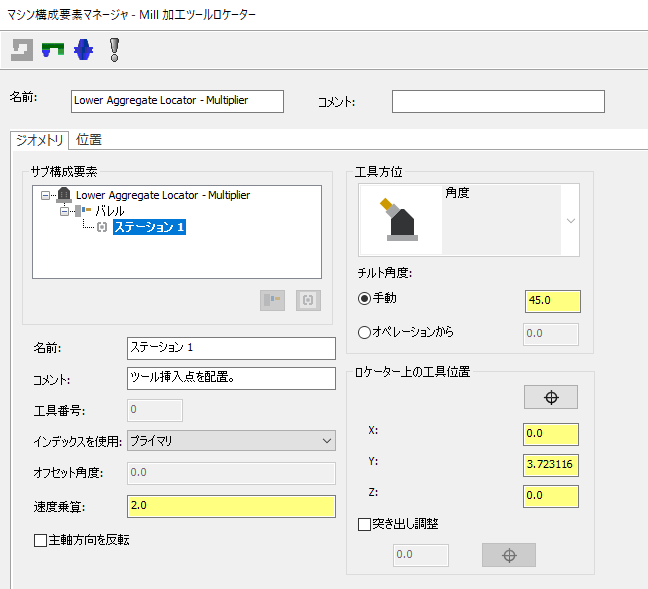

角度付きヘッドは、固定角度にロックする（ 手動を選択し、角度を入力する）か、オペレーションから角度の方向が来るように設定することができます。その他の新しいプロパティには、 速度乗算 係数と 主軸方向反転させる機能があります。これらは、ヘッドの内部ギアに合わせて設定する必要があります。
