機能紹介 -Mill/Mill3D共通部-

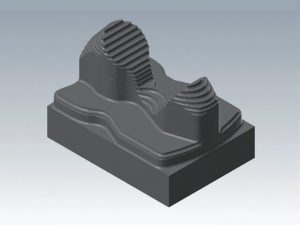

ワークモデル

ワークモデルオペレーションを使用して、追い込み加工のためのワーク定義、ワークモデル比較の生成などが行えます。

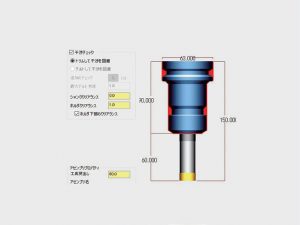

ホルダ干渉チェック

ツールパス作成時に使用する工具ホルダのパーツへの干渉をチェックします。

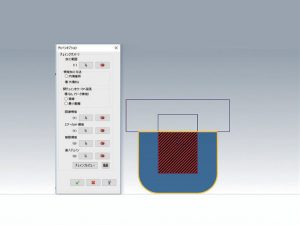

チェインプレビュー

チェインをプレビューして、選択したジオメトリが正しいことを確認することができます。

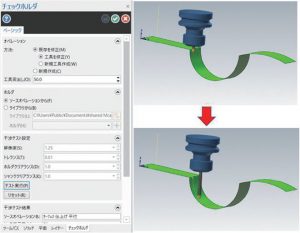

工具突出し量表示

ホルダとパーツとの干渉がある領域を計算し、それを回避するために必要な最小工具長さを表示します。

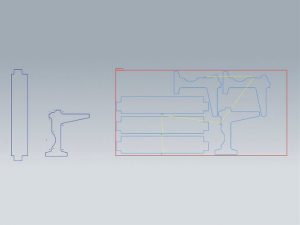

ネスティング

ネストされたオペレーションを手動で選択して特定の加工順序にソートできます。

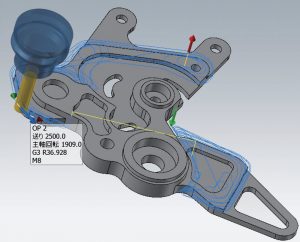

ツールパス解析

ツールパスの座標、方向、オペレーション番号、その他の情報など、ツールパスのプロパティを表示します。

フィーチャベースツールパス作成： FBM

ソリッドモデルの形状を自動認識し、領域ごとにMastercamの従来のツールパスから最適なツールパスを自動的に割り当て、生成します。さらにドリル穴には、下穴加工から仕上げ加工までの固定サイクルを割り付けます（回転4 軸対応）。生成されたツールパスは、従来のものと同様に設定を変更することも可能です。 またSOLIDWORKS からのフィーチャ履歴・穴ウィザードデータの取り込みも可能です*！
（* 注意：同一PC上にMastercam とSOLIDWORKS がインストールされている必要があります。）

Verify（ベリファイ）機能

Mastercam 標準搭載の検証機能の１つです。作成したツールパスと工具の動きで素材を切削していく様子が確認できます。また、切削結果とCAD データを比較することで、加工中の食い込みや削り残しを確認することができます。加工過程での工具やホルダの干渉、各制御点での工具情報なども確認できます。

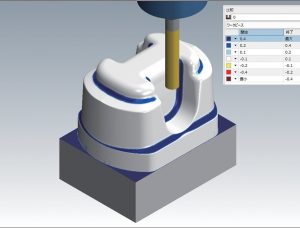

比較

切削結果と製品3Dモデルを比較し、色の変化でその差分量を確認できます。

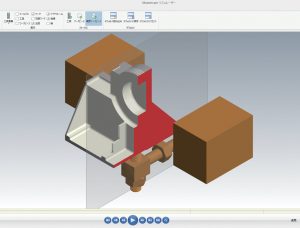

クリッピング

加工対象の3Dモデルの断面を表示させることにより、切削結果を詳細に確認できます。

機能紹介 -Mill-

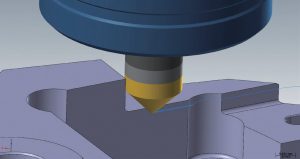

モデル面取りツールパス

ソリッドエッジや面を選択することで、簡単にモデル上の水平な面取りを作成できます。

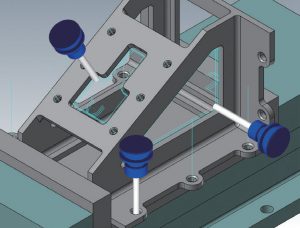

割り出し加工

工具平面を指定するだけで、あらゆる角度からのツールパス作成が可能です。また保護領域を定義した場合、領域外での退避が可能です。

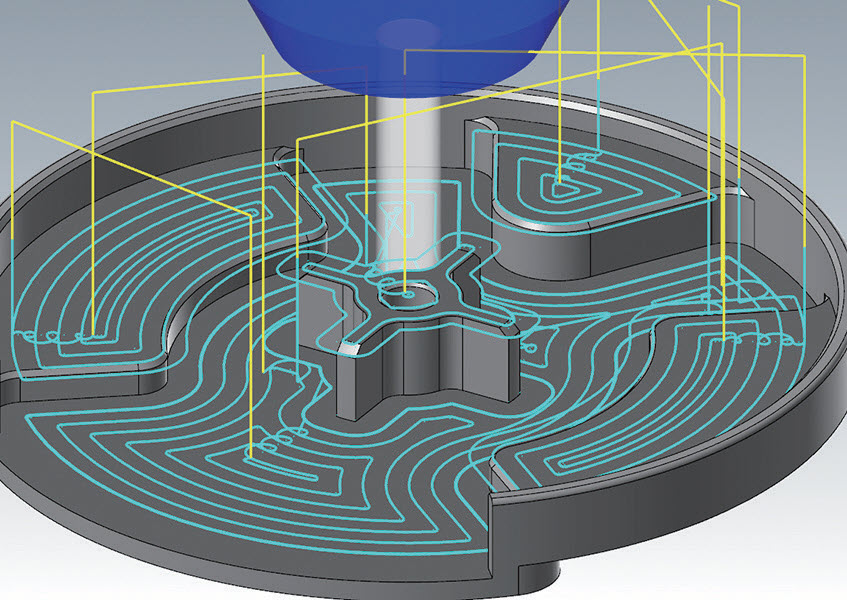

島の正面切削

多段形状のポケット加工に対して、深さごとにツールパスを自動的に作成します。削り残しがないように、領域の外側から切削していきます。

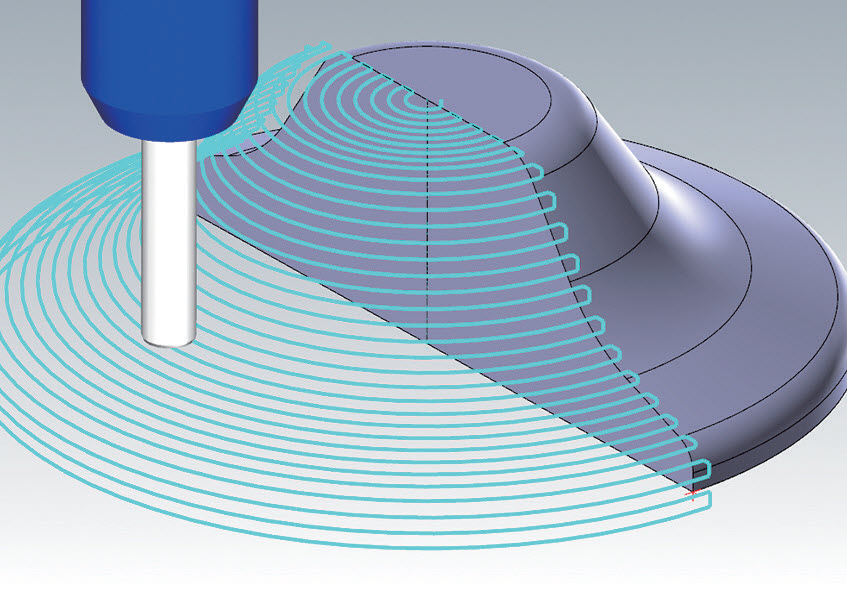

ワイヤフレーム加工

ワイヤフレームを使用して、2.5軸形状のツールパスを作成できます。回転形状や一断面・一輪郭の形状などに効果を発揮します。

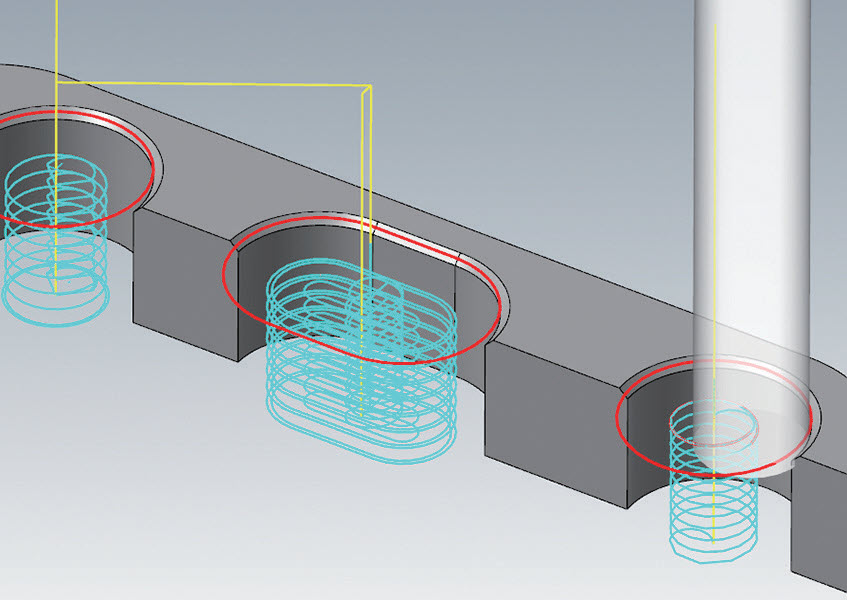

円弧切削

ドリルではなく、エンドミルを使用した、理想的な穴加工が可能です。サークルミル・スレッドミル・ヘリックスボア・スロットミルなどが選択できます。

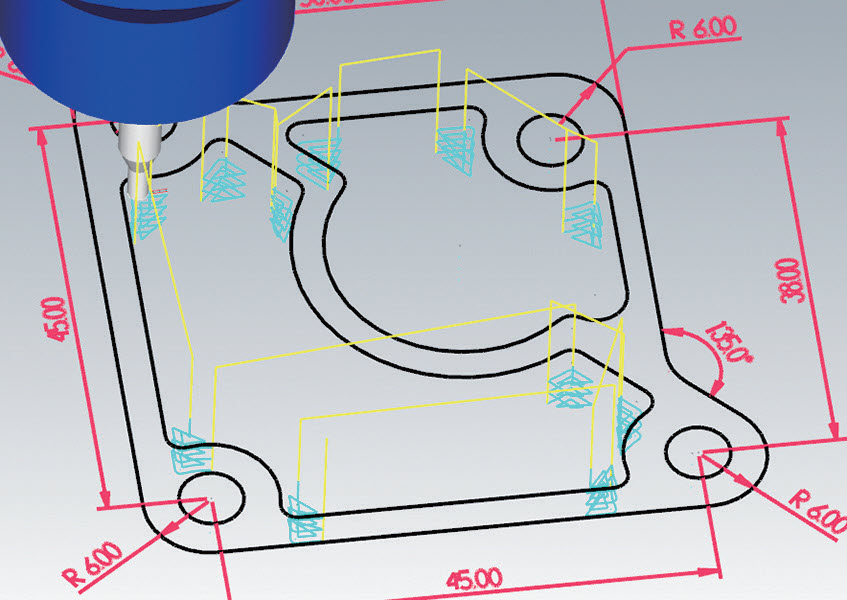

再切削機能

前工程や荒取り工具径を指定することにより、削り残し部に対してエアカットの少ない効率のよいツールパスを自動作成します。

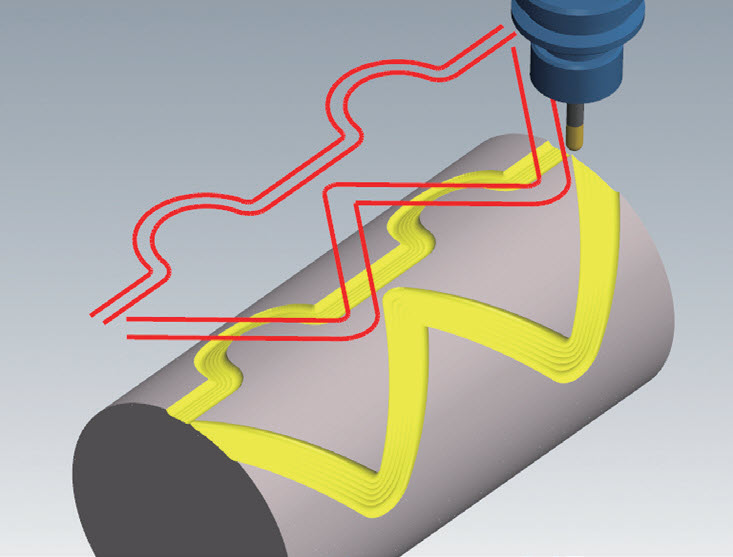

巻きつけ

作成した2軸ツールパスを指定した軸を中心にして、回転ツールパスに変換することが可能です。

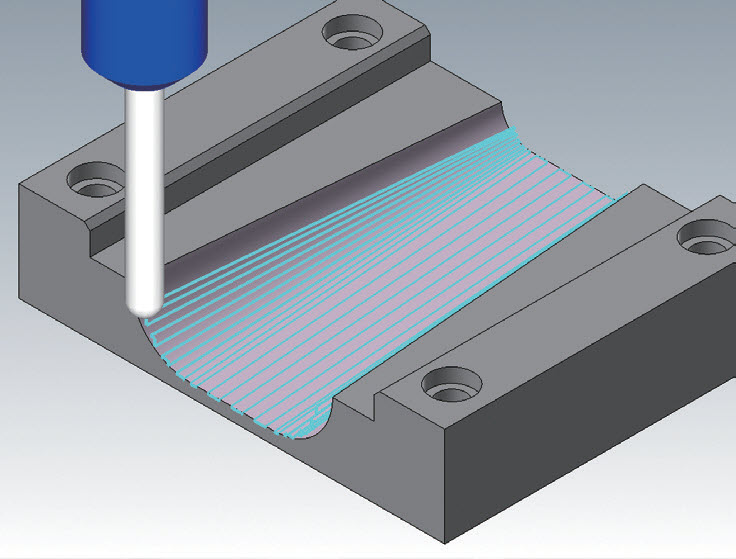

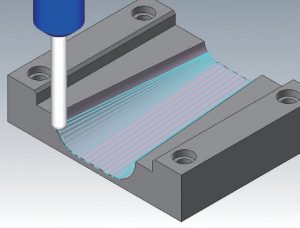

単一面（荒取り・仕上げ加工）

部分的な曲面（単一面）に対して、荒取り／仕上げの同時3軸ツールパスを作ることができます。
