Gコードベースのシミュレーター　NCVIEW

NCデータの小さなミスが、機械加工中にとんでもない衝突を起こし高価な工作機械が一瞬にしてパァ。
「NCVIEW」はドライランをするようにコンピューター上でNCデータを正確/高速にシミュレーションしあらゆる不具合を検出、 実機械に通す前にNCデータを改善できます。NCデータ上のミスを排除し、機械加工の際のあらゆる障害を回避します。

最適化オプション

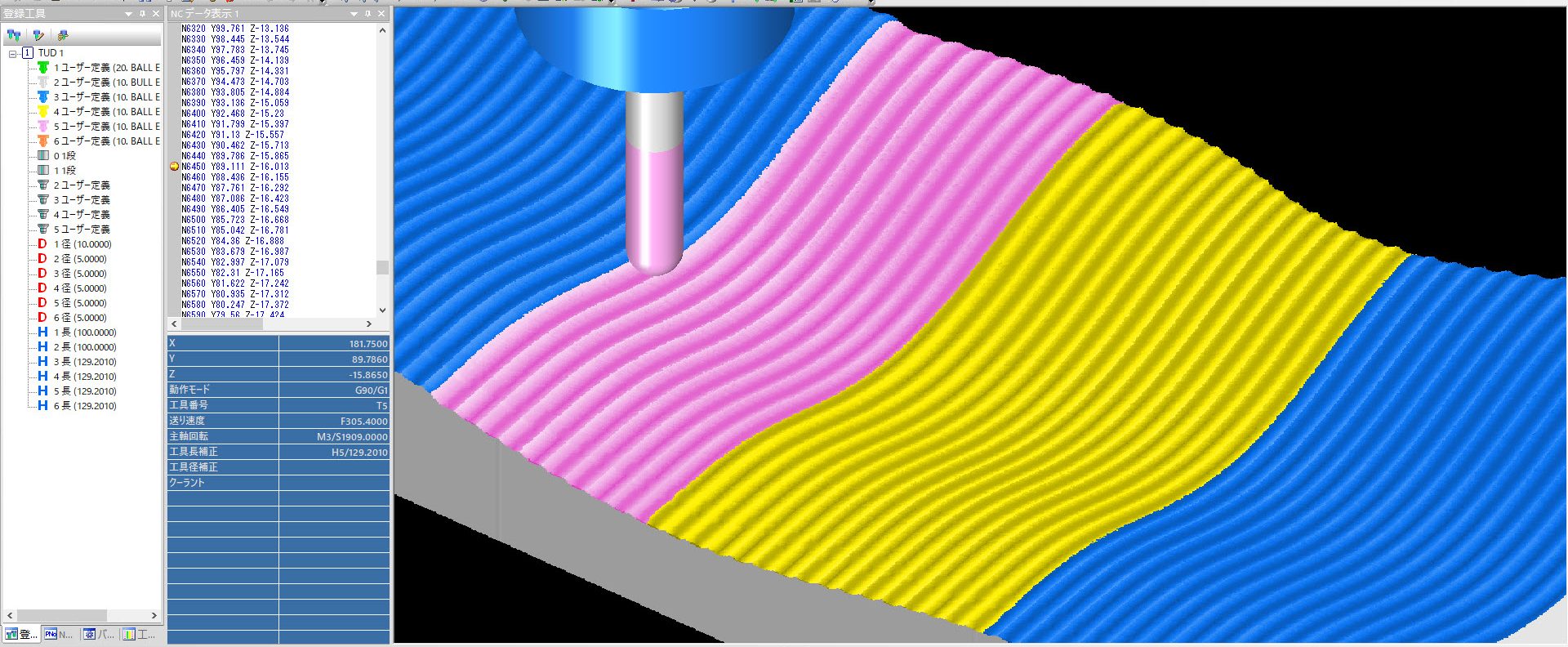

切削負荷に応じて送り速度を最適化します。また、新機能の切削負荷分布表示で負荷の大きい個所のチェックもできます。アプローチ、エアーカット、コーナー減速処理にも対応。工具の必要突き出し長さも必要刃長も計算します。

新機能の「ホルダ最適化」は、ホルダ形状の選択と突き出し長さの計算を自動化。リトラクトの無駄な部分を省いて加工時間の短縮が可能！*SOLIDwatchの機能です。

形状比較オプション

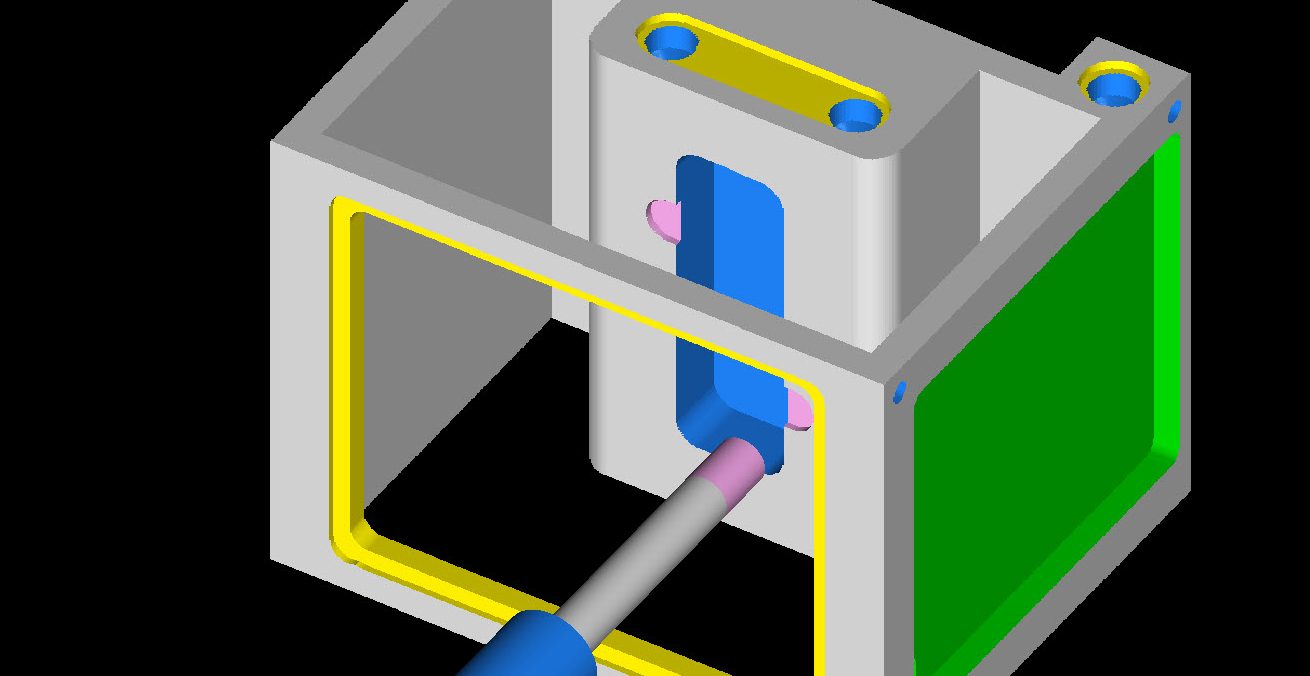

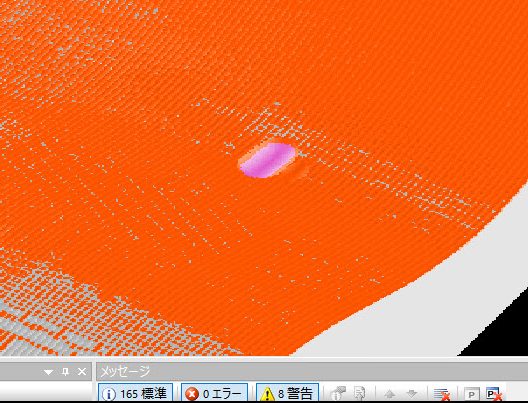

仕上がり形状と切削形状を比較することでより緻密な検証が行えます。切り残し部分と切り込み過ぎ部分は色分け表示、該当座標のレポートも作られます。

*SOLIDwatchの機能です。

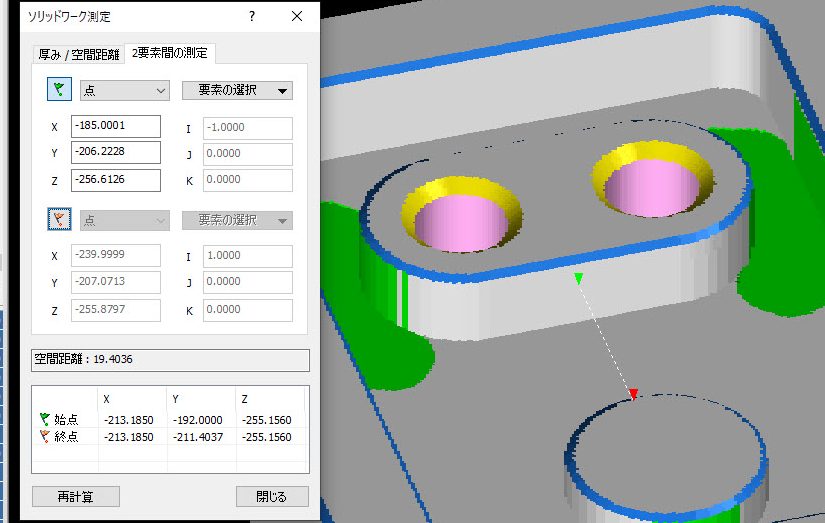

ソリッド測定機能

ソリッドワークをピックして、ワークの厚み、溝などの空間部分の距離を測定できます。

*SOLIDwatchの機能です。

その他機能

5軸機械加工には…

バーチャルマシン機能オプションを使って機構部品の動作を動的ソリッドシミュレーションで確認可能です。分かりにくい回転軸の動きもＮＣデータどおりの機構動作を見ながら確実に検証できます。機構部品間の干渉も自動検出します。

*OPEN GL対応

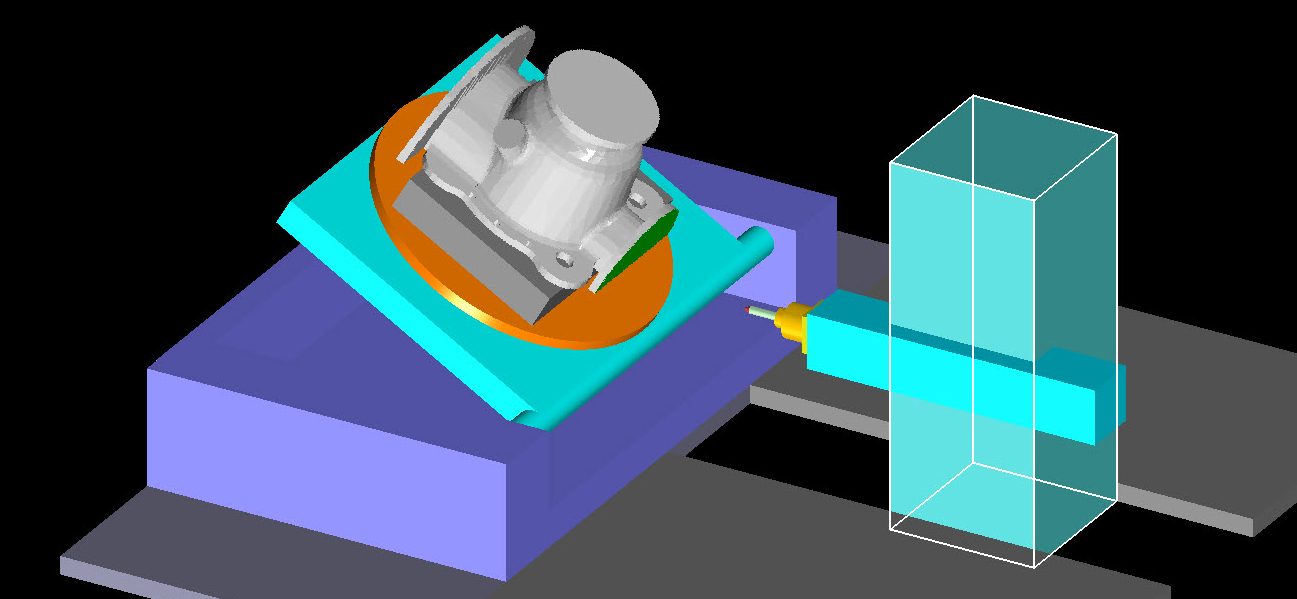

5面機械加工には…

アンギュラーや割り出しテーブルのMコード指令もサポート。もちろんB指令やA指令とあわせての使用も可能です。平面変換Gコードもサポートされているので、NCマクロ機能とあわせると、ほとんどの五面加工機に対応できます。

*OPEN GL対応

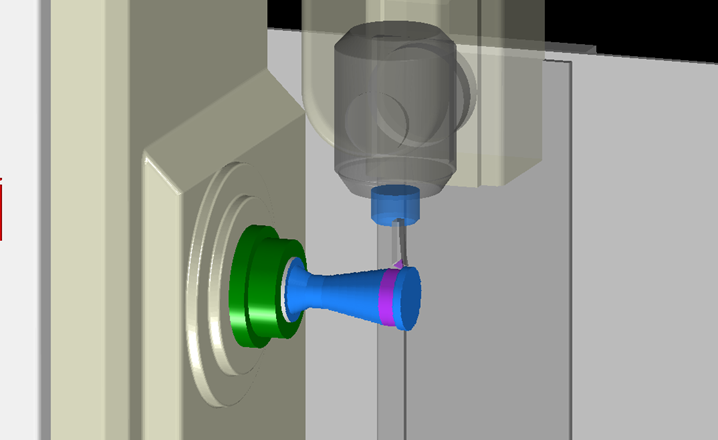

旋盤加工には…

動的ソリッドシミュレーションで旋盤加工を高速に検証できます。10種類の工具形状タイプ から正確に工具を定義できます。切削したワークはマシニングセンタ用NCVIEWへ素材として供給できます。

*OPEN GL対応 *写真は、バーチャルマシンオプションとの組み合わせ例です。
