Designツール（旧Moldplus）
-設計/ツールパス作成支援オプション-
サーフェス法線自動設定

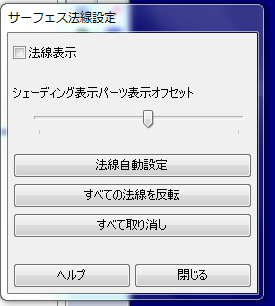

光源シェーディングではなく、面の表と裏が視覚的に確認できます。 作業平面ではなく、サーフェスのトポロジをベースに法線を設定することができます。色の暗い面が裏面を向いている面です。一括で面の変換が可能です。
チェック/ドライブサーフェス選択

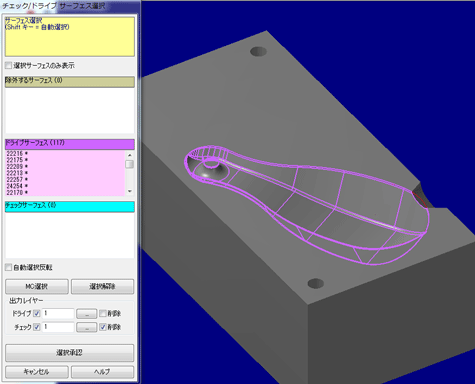

キャビティ形状などで、1サーフェスをクリックし、隣接するサーフェスをエッジまで自動的に選択できます。選択した要素はレイヤーに出力したり、色を変更することができます。 ソリッドモデルも選択できますが最終的にはサーフェス化されます。 色分けもしくはレイヤー分けすることでツールパス生成時の選択が容易になります。
半径解析

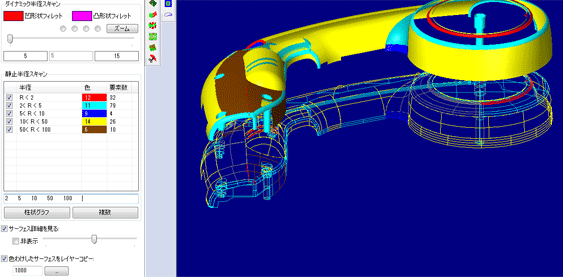

半径Rのスキャンを行い、色分け表示や棒グラフでの表示を行います。 加工に必要となる工具の選定などに便利です。
サーフェスU/V方向変更

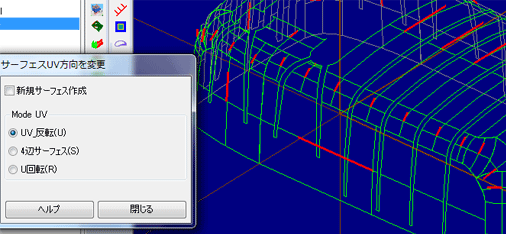

UV方向がバラバラになっている面（サーフェス）のUV方向を揃えることができます。面のUV方向にしたがってツールパスを作成するフローラインツールパスを使用する際に便利です。赤い部分がU方向です。

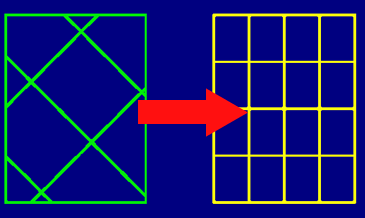

4辺サーフェスを使用すると、サーフェスの辺に合わせてUV方向が揃います。
パーツエッジ延長

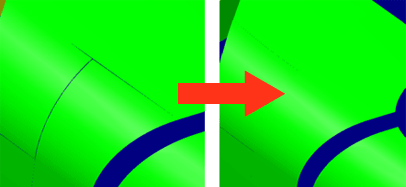

多軸で工具がサーフェスを飛び出さないように補正したい場合に、パーツの長さを延長します。1クリックで以下のようなエッジの延長が可能です。
5軸曲線+ベクトル作成

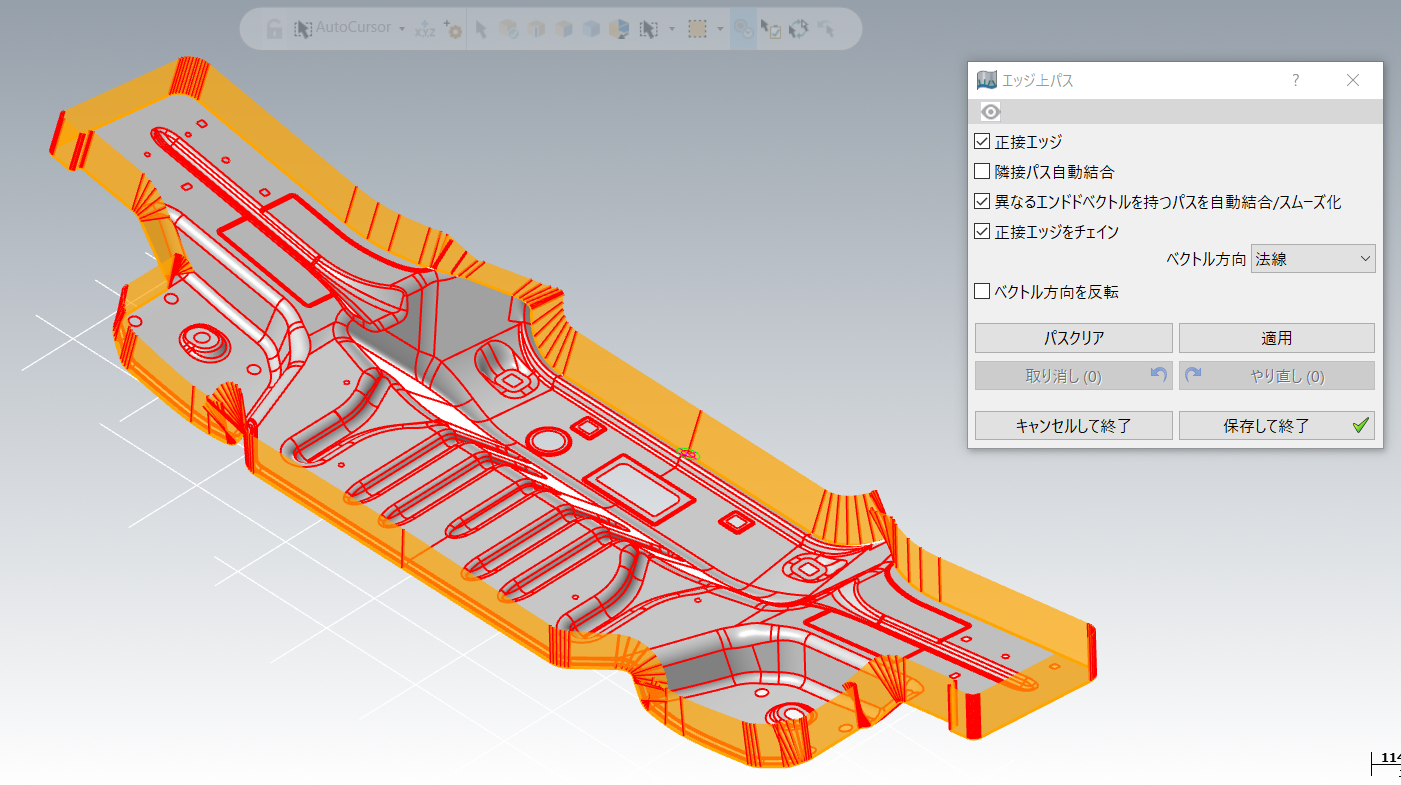

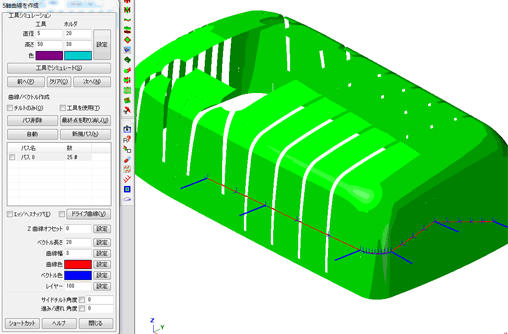

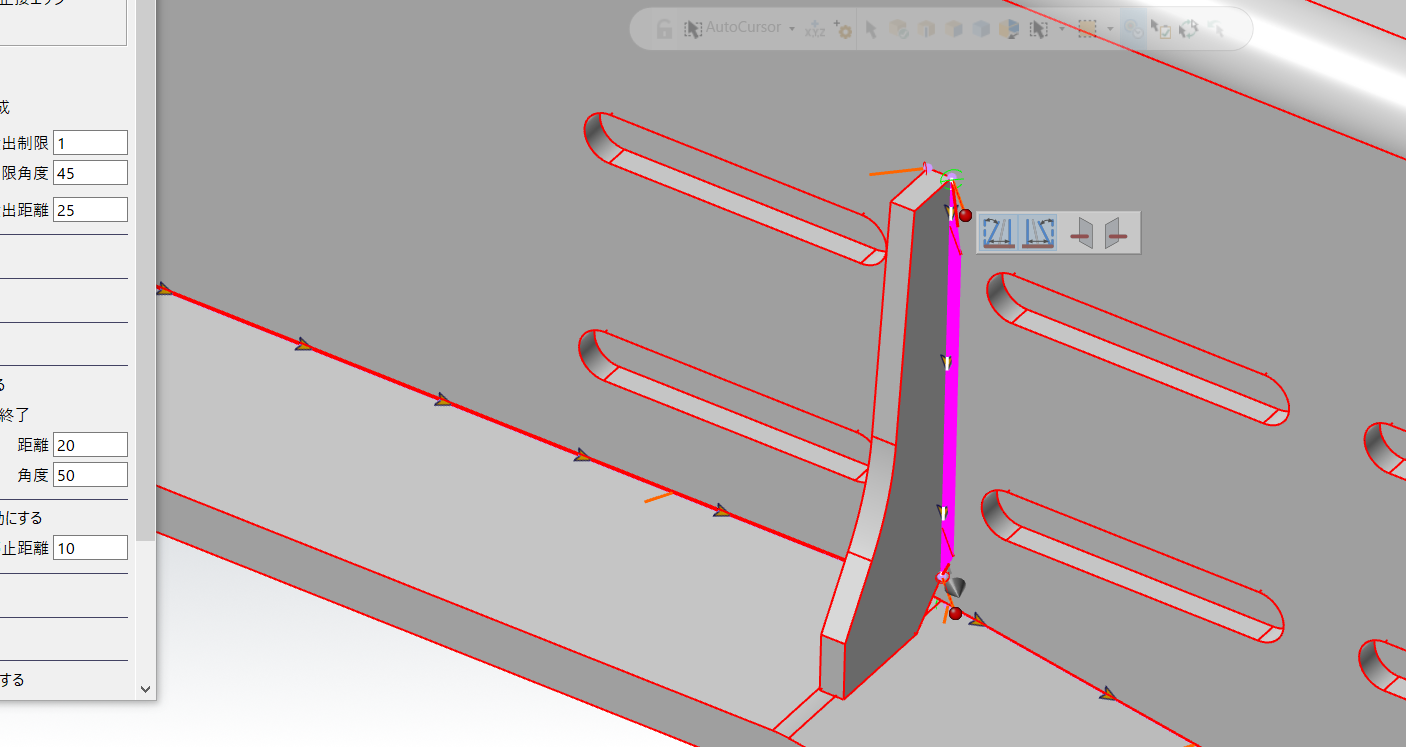

サーフェス上をクリックするだけで、ドライブ曲線を作成し、サーフェスの法線方向に工具補正ベクトルを作成してくれます。また作成したドライブ曲線はオフセットが可能で、工具傾き（チルト角度）を表す直線はクリックするだけで視覚的にベクトルの方向を決めることができます。サーフェスのエッジにスナップさせたり、自動でエッジに曲線＋ベクトルを作成する機能もあります。
金型向けの機能
■キャビ・コア自動分割
■アンダーカット検出機能
■モデル輪郭の作成
■ストック形状の自動計算
■モールドロック作成
■断面作成と複合面のトリム
■製図2次元レイアウト(ISO/ANSI/JIS)

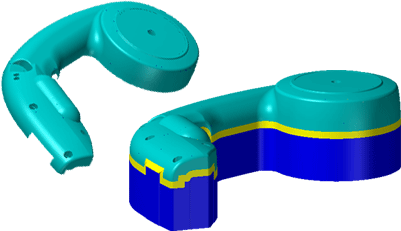

キャビ・コア自動分割
パーティングサーフェス作成
電極作成向けの機能
■パーティングサーフェス・曲線の作成
■標準電極を自動選択してモデルに挿入
■材質別に標準的な電極形状を自動作成
■電極ホルダ形状とモデルの自動干渉チェック
■電極画像、放電位置、電極寸法などの情報をHTML形式で出力
■標準電極を図形と併せてファイル保存が可能
■編集可能なジョブリストを自動生成
■電極ごとに座標、ファイル名、保存レベルを登録
標準電極を自動選択してモデルに挿入
サーフェスユーティリティー
■自動トリムフィット
■サーフェストリム/アントリム機能
■サーフェス結合機能（ ※異なるサーフェス間を容易に結合）
■トリムエディター機能（※不具合のあるトリム面の修正機能）
■サーフェスの分割機能
取り込んだCADデータなどの隙間を自動で埋めます
サーフェスの結合
Designツール（旧Moldplus） 動画チュートリアル
Designツール（旧Moldplus）を使ってみたい方のために基本操作を体験いただける動画チュートリアルをご用意いたしました。
■インストール方法：任意の場所にダウンロード後、解凍してご利用ください。
■サイズ：23.1MB ■所要時間：約9分
自動パス曲線作成
3Dモデルの穴や外径エッジを自動認識し、1クリックでプロファイルツールパスが作成できます。
溶接ツールパス
突き当て箇所を選択するだけで中間角度を維持した溶接パスを作成します。リブや壁など干渉箇所を検出しツールの角度を自動調整します。
冶具作成機能(オプション)

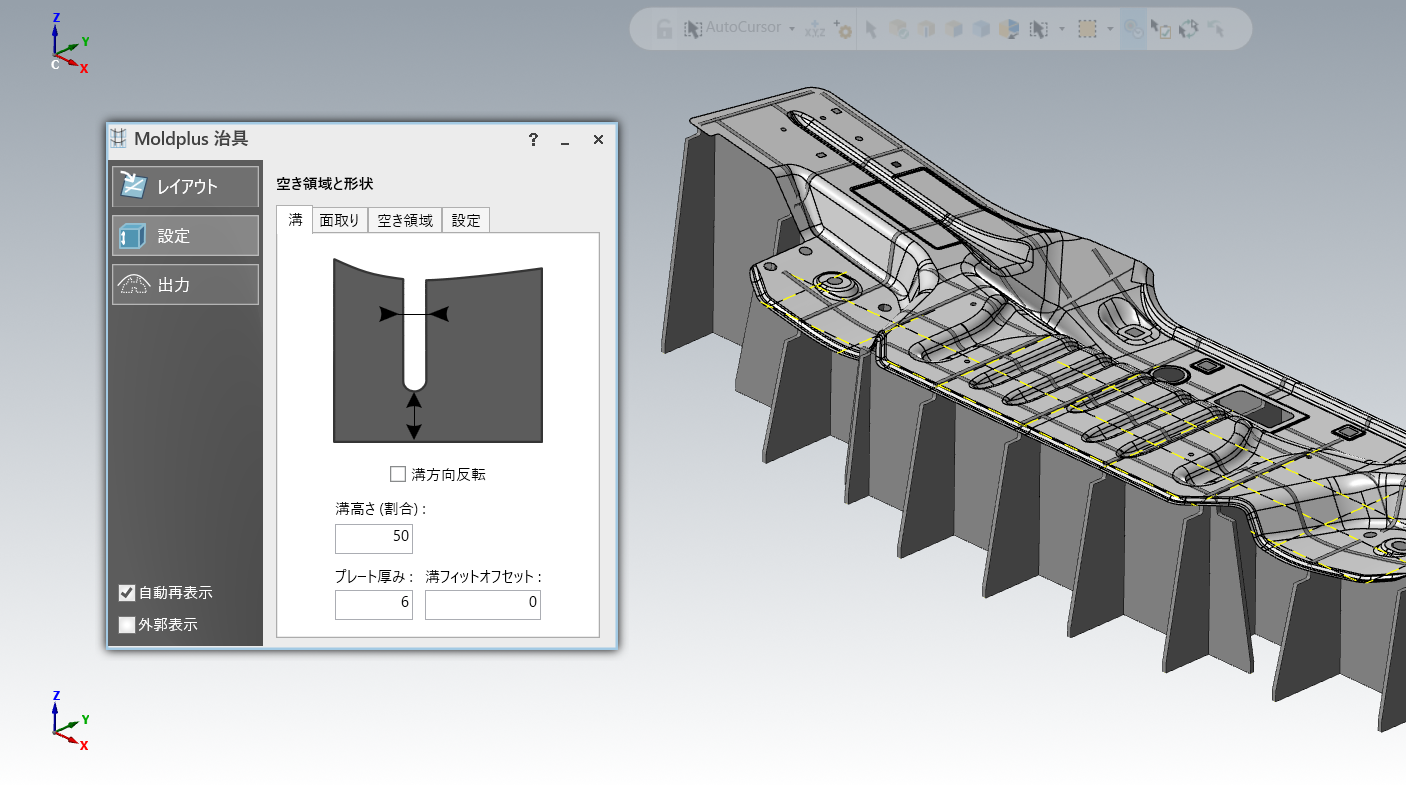

プレス製品の形状に合わせて自動でプレート治具を作成します。複雑なはめ合わせの形状もパラメタ設定により自動作成します。
