面倒なドリル加工の工程作成を自動化

ProDrillは、ドリル穴に対するツールパス作成や反復的な加工工程の作成作業を自動化する強力なツールです。Mastercamはもちろん、他のCADシステムのモデルデータにも対応!簡単な操作で、ソリッドモデルやサーフェスモデル上にあるドリル形状を自動識別し、さらにライブラリから穴加工の工程を自動的に割り当てます!今まで非常に手間がかかったドリル・タップ・リーマ・座ぐりなどの穴加工プログラミングを完全に自動化します。

3次元のCADデータ→穴形状を識別→加工工程の割当

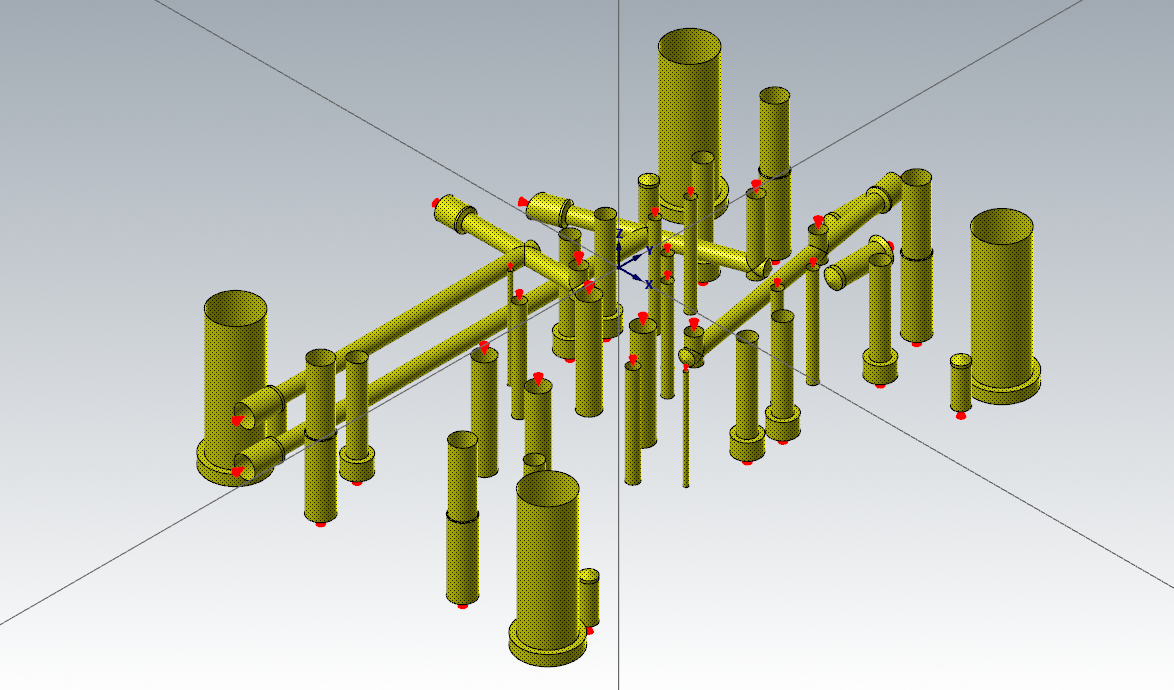

①3Dモデルデータから穴形状を自動抽出します。

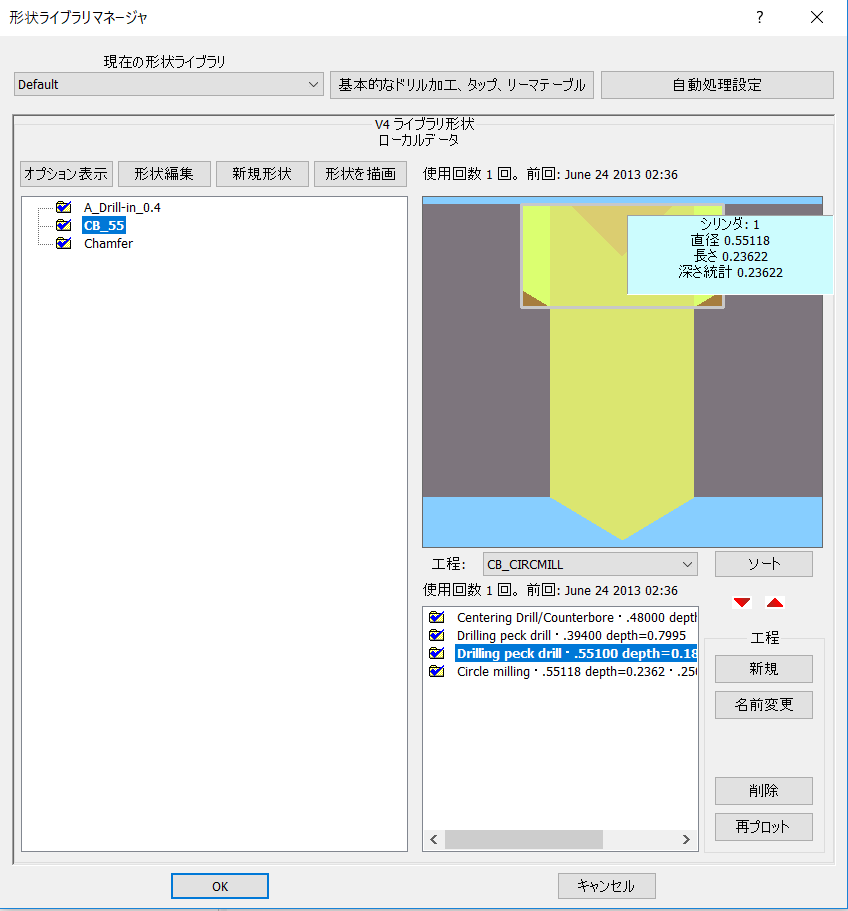

②穴形状の詳細を分析。形状に合わせて最適な工程を選択作成します。

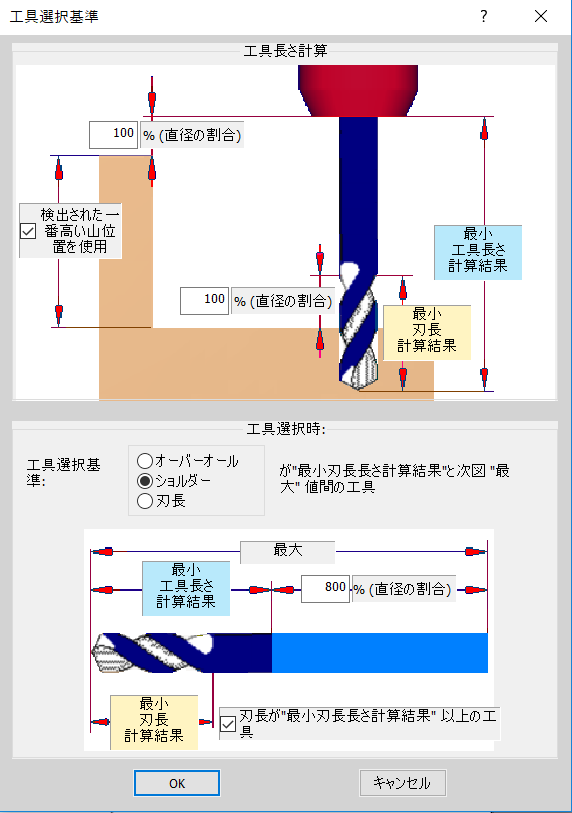

③使用する工具の選択基準を詳細に設定します。

２次元の円弧・点情報→ドリル形状割当→加工工程の割当

2次元のワイヤーフレームにライブラリからドリル形状を作成することも可能です。

形状ライブラリから、各形状・各寸法ごとに加工工程の作成が可能です。 もちろんシミュレーションも簡単に行え、視覚的に チェックすることができます。

ProDrillの特徴

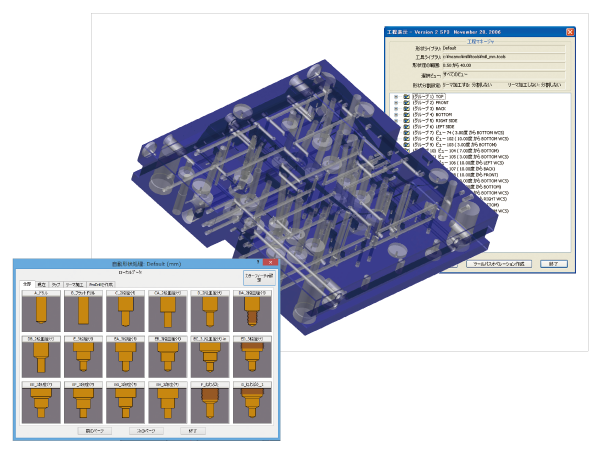

■Mastercam®および各種CADシステムのソリッド・サーフェスデータから穴形状を自動識別、 ライブラリから合致する形状を検出し、加工工程の自動割り付け。
■リーマ加工・タップ加工などのフィーチャの視覚的な設定機能。 主なCADシステム（SOLIDWORKS®、TOPsolid®、TOPmold®、CATIA V5®など）で設定した フィーチャのインポート。
■ライブラリに合致するドリル形状がない場合、自動的に新規形状を登録。
■工具とワーク間の干渉チェック機能。 選択した工具平面にある形状のみを識別し、ツールパスの生成が可能。
■加工工程の最適化（中空作成、最大ドリル深さ、リーマ加工、反対面からの加工などの設定）。
■最適な工具を使用したツールパスグループの作成。
■加工時間・加工リストの詳細レポートを自動作成。
■2次元ワイヤーフレームモデルに対しても、簡単な操作で穴加工の工程を作成。
■直径の大きな穴形状の加工時に、自動的にヘリカル切削ツールパスを作成。
■工具平面の自動割り出し。
■無駄なエアカットを削減するため、工具平面の回転を最適化。
