Designツール(旧Moldplus)とは?

Designツール(旧Moldplus)は、モデルの設計における複雑な作業を自動化し、高能率なモデル設計を実現するMastercamの専用オプションです。使用用途にあわせてモジュールの選択が可能であり、非常に便利な新機能が多数搭載され、さらにパワーアップしました!

Designツールでできること

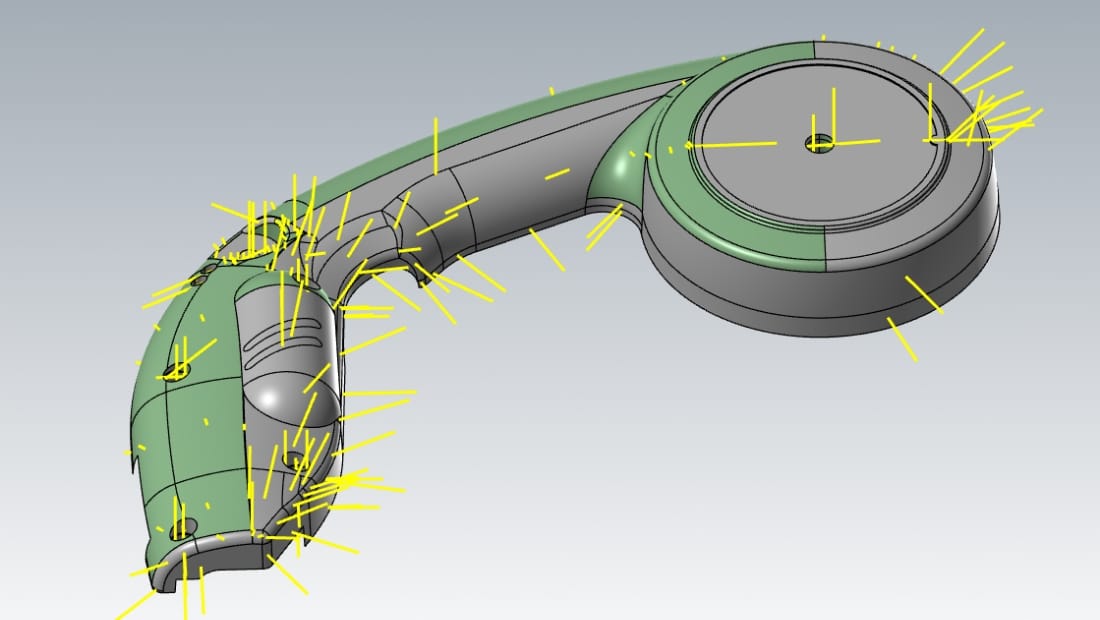

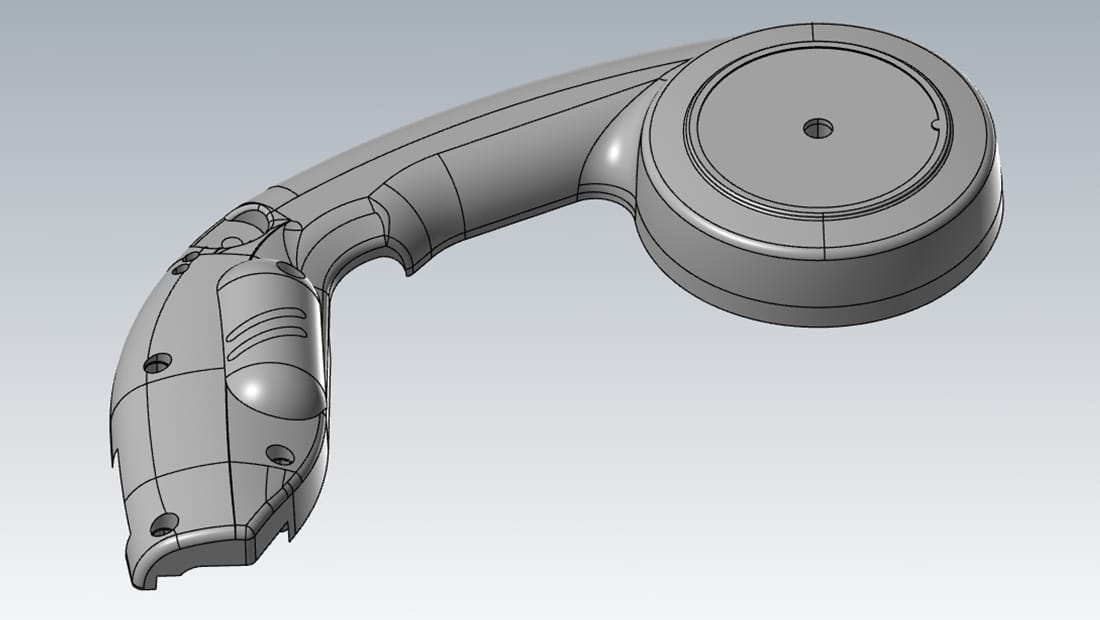

    スマートサーフェス法線

    光源シェーディングではなく、面の表と裏が視覚的に確認できます。 作業平面ではなく、サーフェスのトポロジをベースに法線を設定することができます。色の暗いサーフェスが裏側を向いているサーフェスです。一括でサーフェスの変換が可能です。

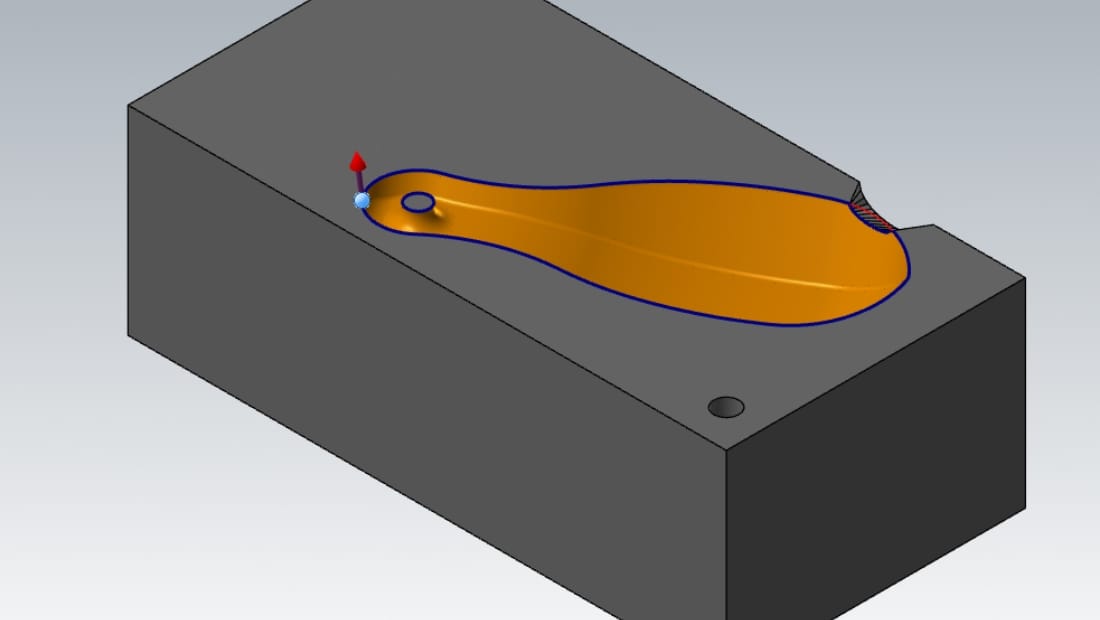

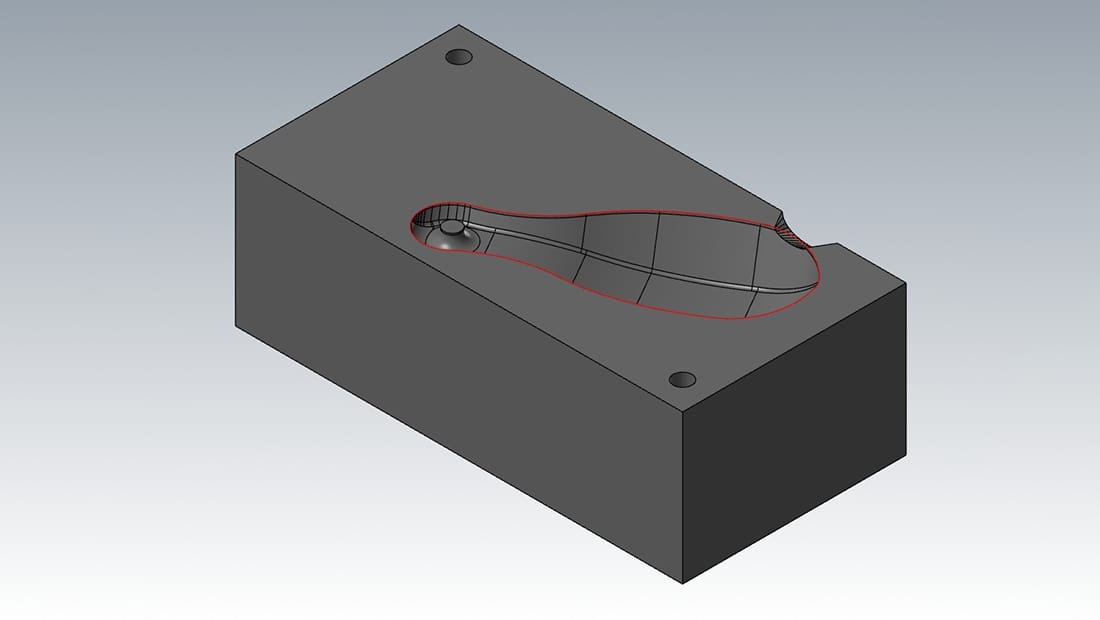

      スマートサーフェス選択

      キャビティ形状などで、1サーフェスをクリックし、隣接するサーフェスをエッジまで自動的に選択できます。選択した要素はレイヤーに出力や、色変更することができます。 ソリッドモデルも選択できますが最終的にはサーフェス化されます。 色分けもしくはレイヤー分けすることでツールパス生成時の選択が容易になります。

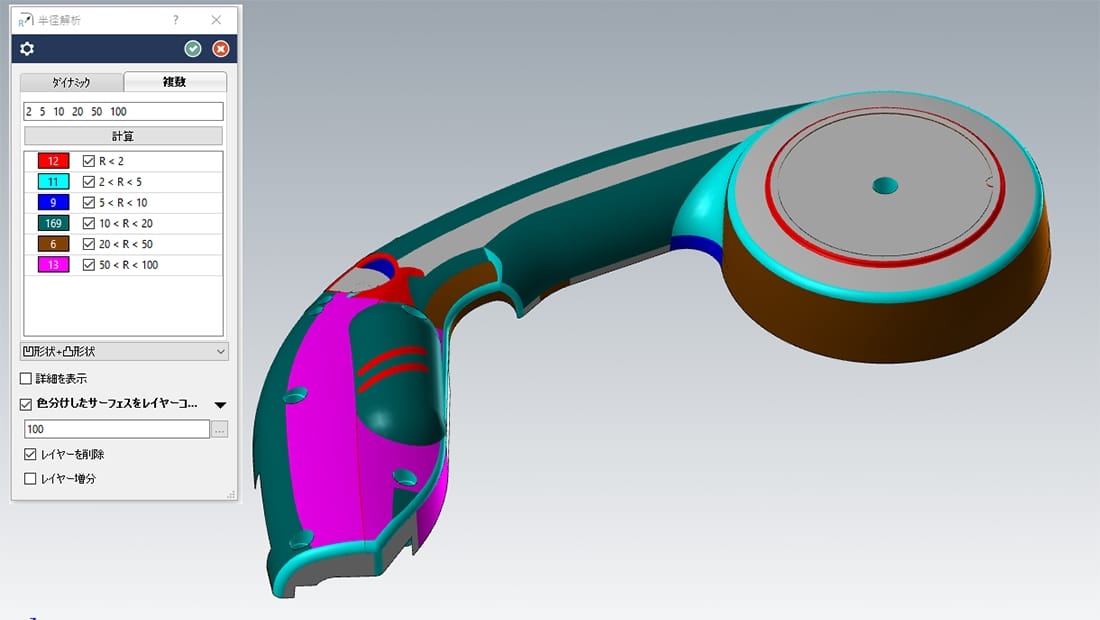

      半径解析

      半径Rのスキャンを行い、色分け表示や棒グラフでの表示を行います。 加工に必要となる工具の選定などに便利です。

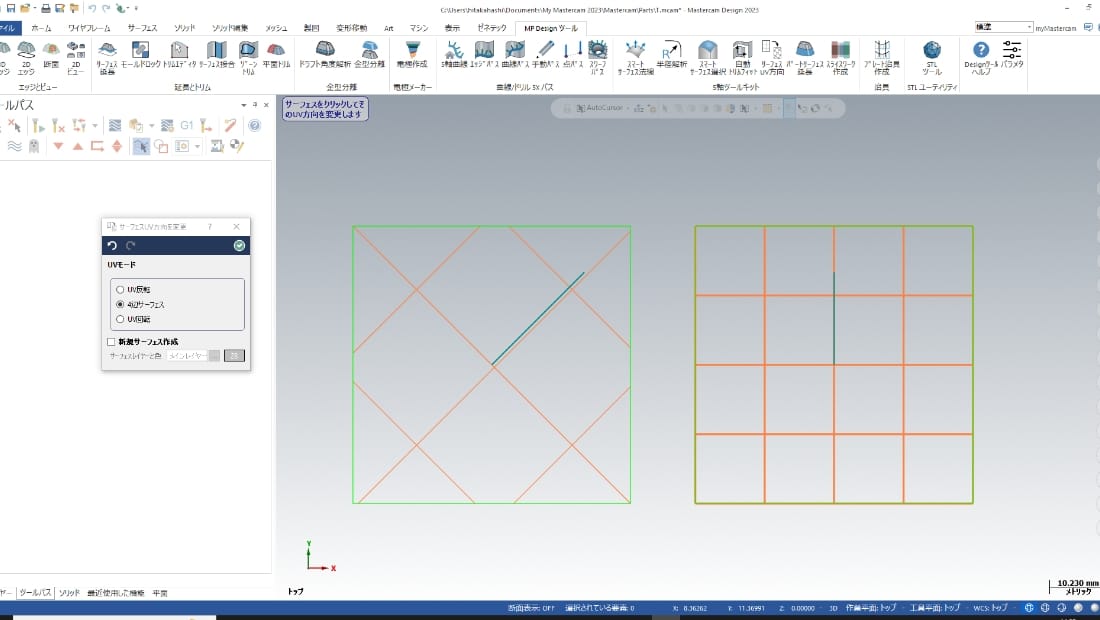

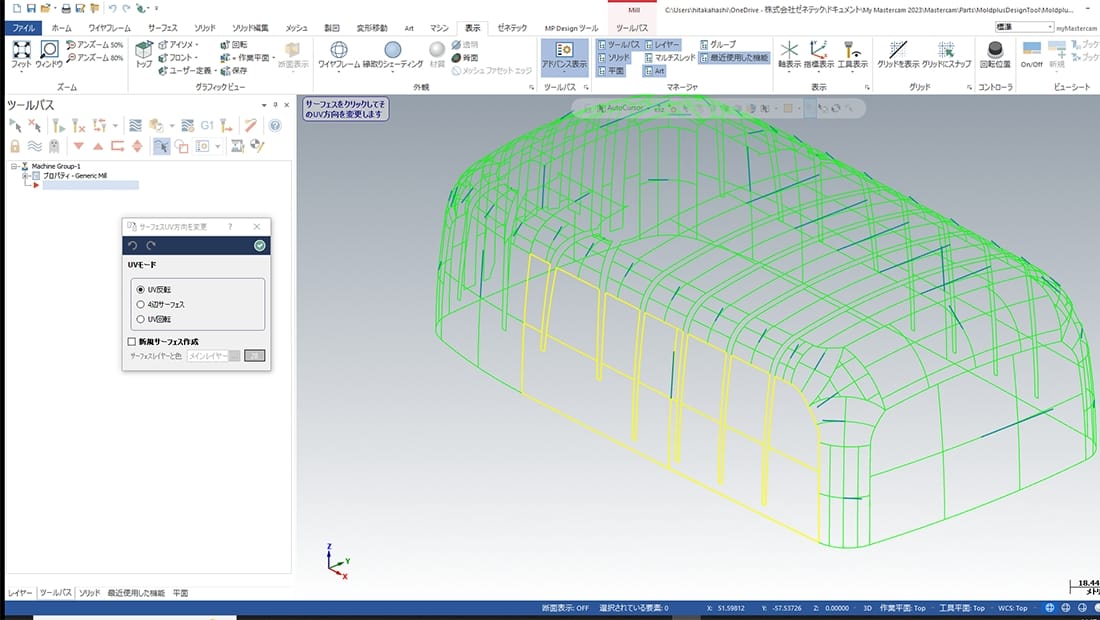

        サーフェスU/V方向を変更

        UV方向がバラバラになっている面(サーフェス)のUV方向を揃えることができます。面のUV方向にしたがってツールパスを作成するフローラインツールパスを使用する際に便利です。赤い部分がU方向です。4辺サーフェスを使用すると、サーフェスの辺に合わせてUV方向が揃います。

        パートサーフェス延長

        多軸で工具がサーフェスを飛び出さないように補正したい場合に、パーツの長さを延長します。1クリックで図のようなエッジの延長が可能です。

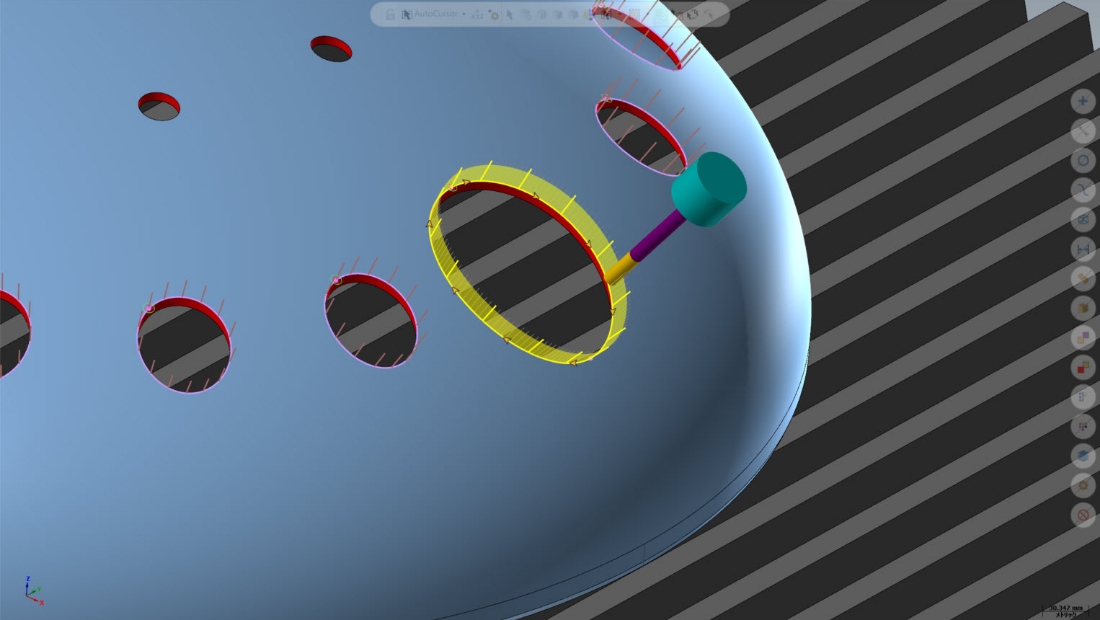

        5軸曲線/ドリル5Xパス

        サーフェス上をクリックするだけで、ドライブ曲線を作成し、サーフェスの法線方向に工具補正ベクトルを作成してくれます。また作成したドライブ曲線はオフセットが可能で、工具傾き(チルト角度)を表す直線はクリックするだけで視覚的にベクトルの方向を決めることができます。サーフェスのエッジにスナップさせる機能、自動でエッジに曲線+ベクトルを作成する機能もあります。

        主な機能

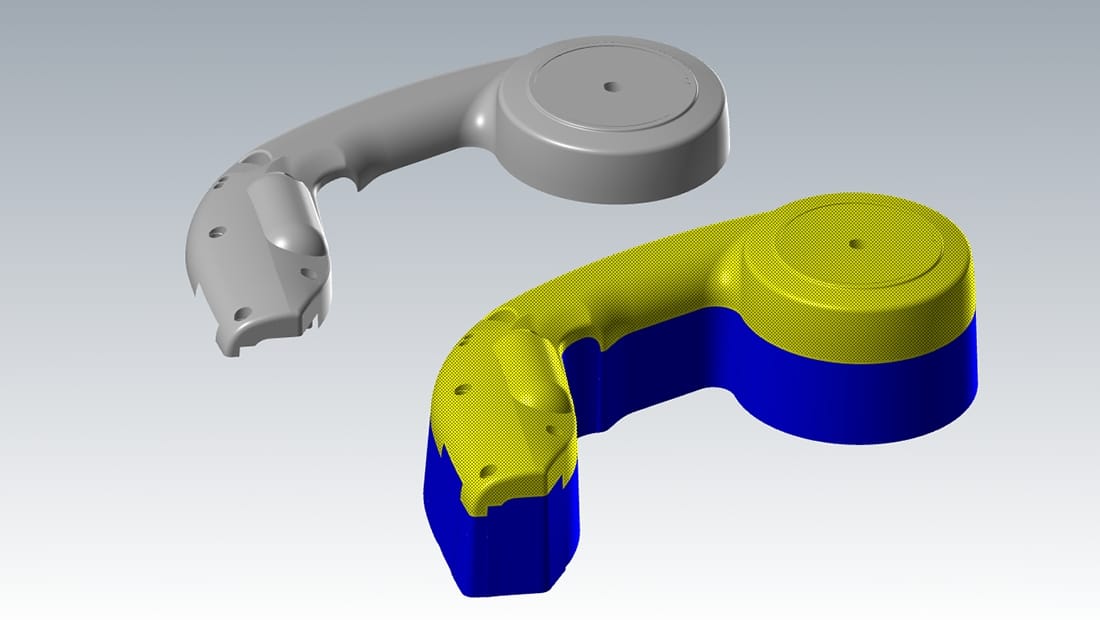

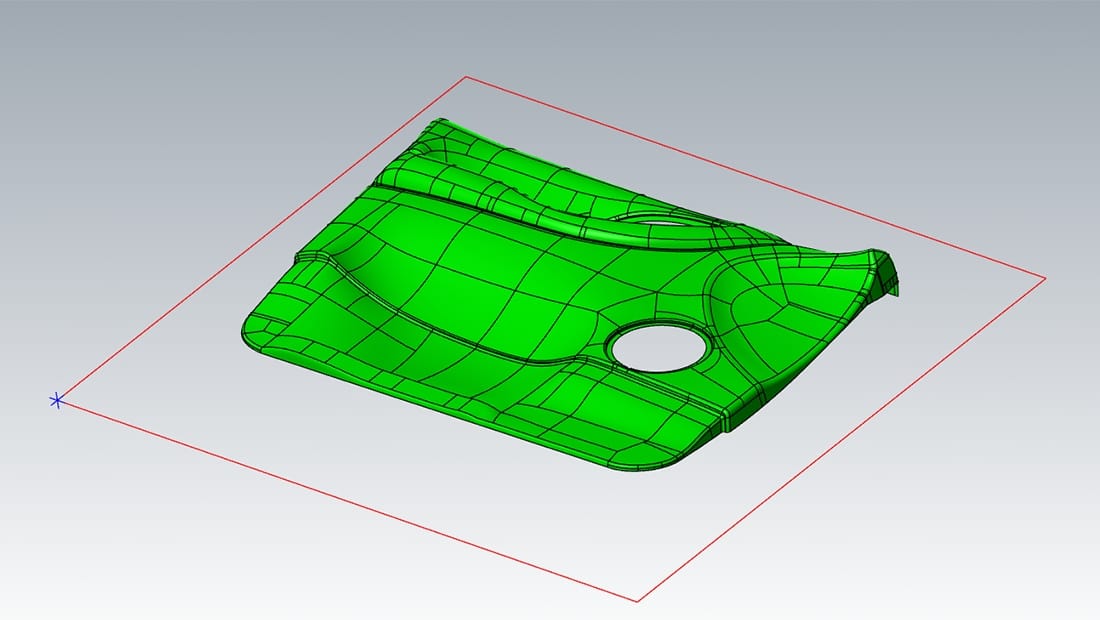

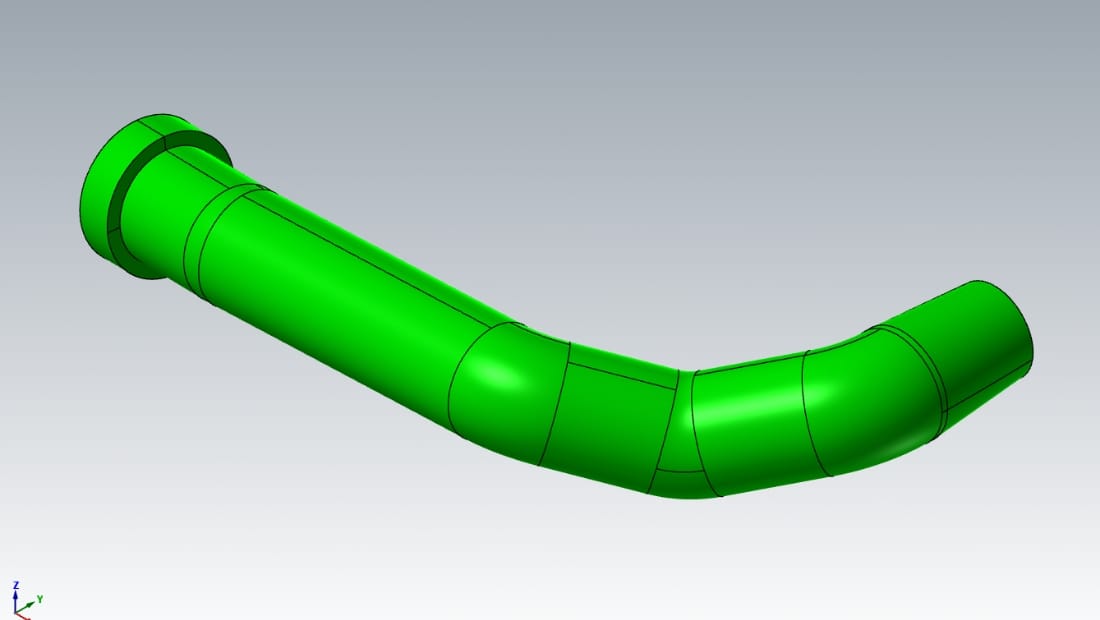

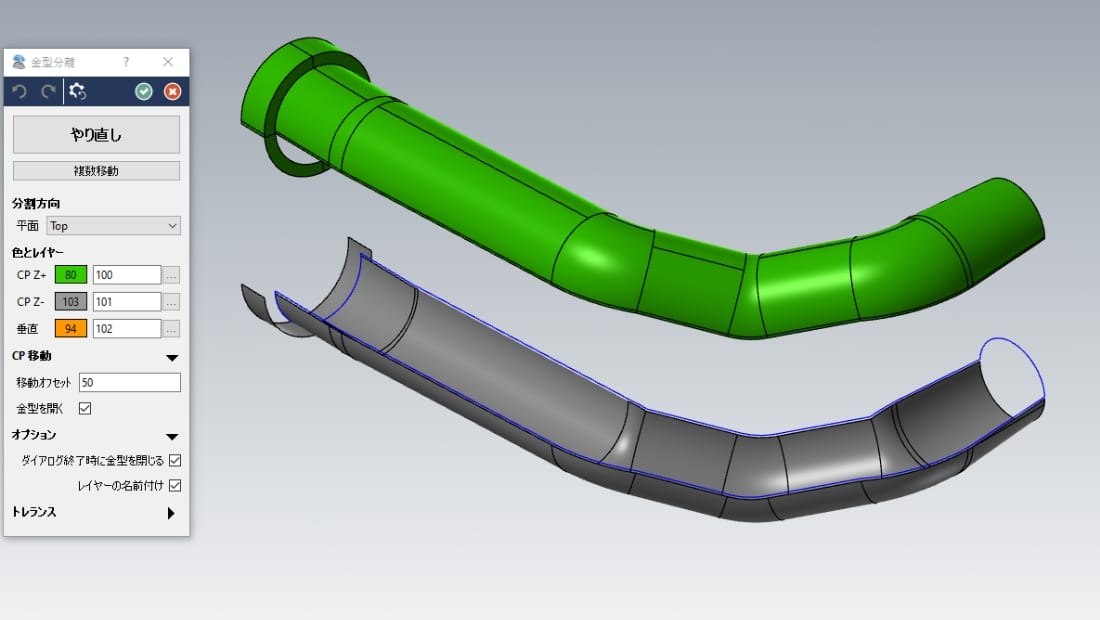

        キャビ・コア自動分割

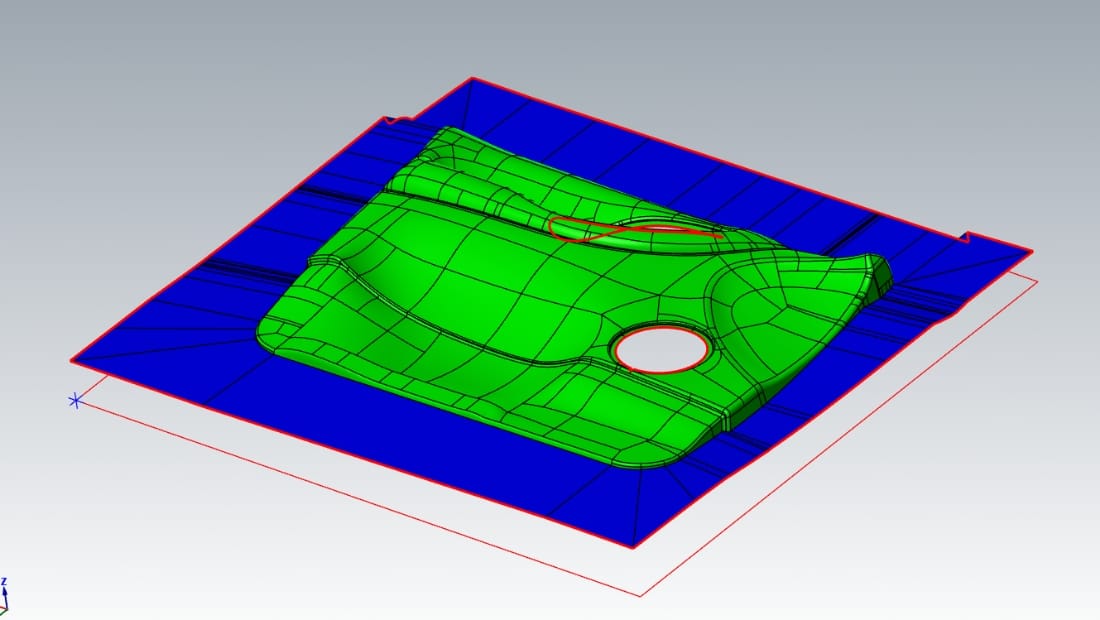

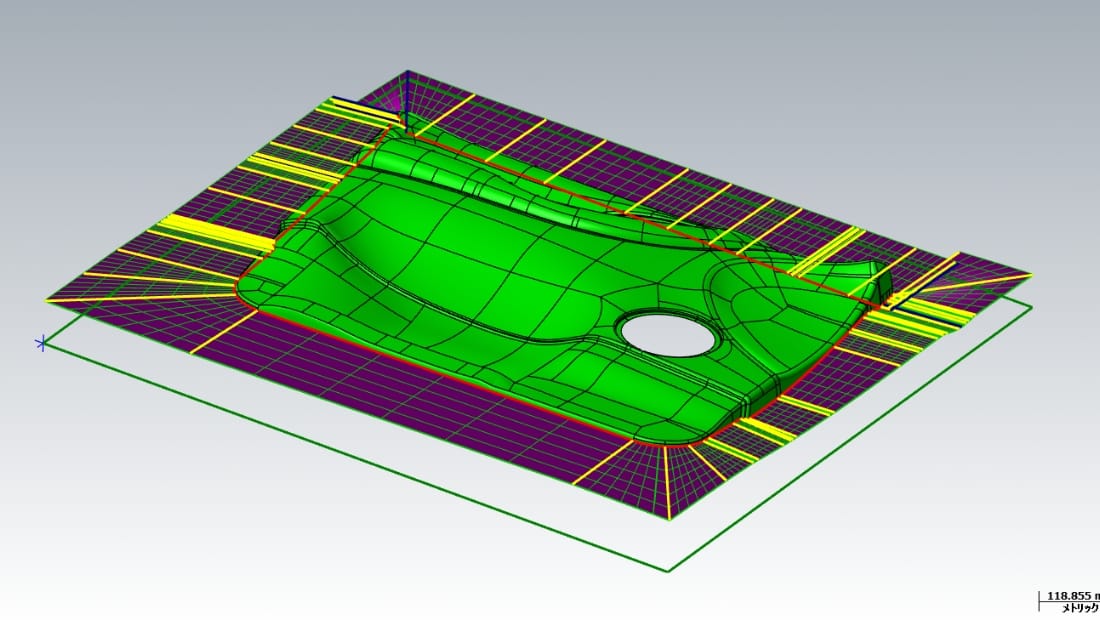

        パーティングサーフェス作成

          金型向けの機能

          • パーティングサーフェス・曲線の作成
          • キャビ・コア自動分割
          • アンダーカット検出機能
          • モデル輪郭の作成
          • ストック形状の自動計算
          • モールドロック作成
          • 断面作成と複合面のトリム
          • 製図2Dレイアウト(ISO/ANSI/JIS)

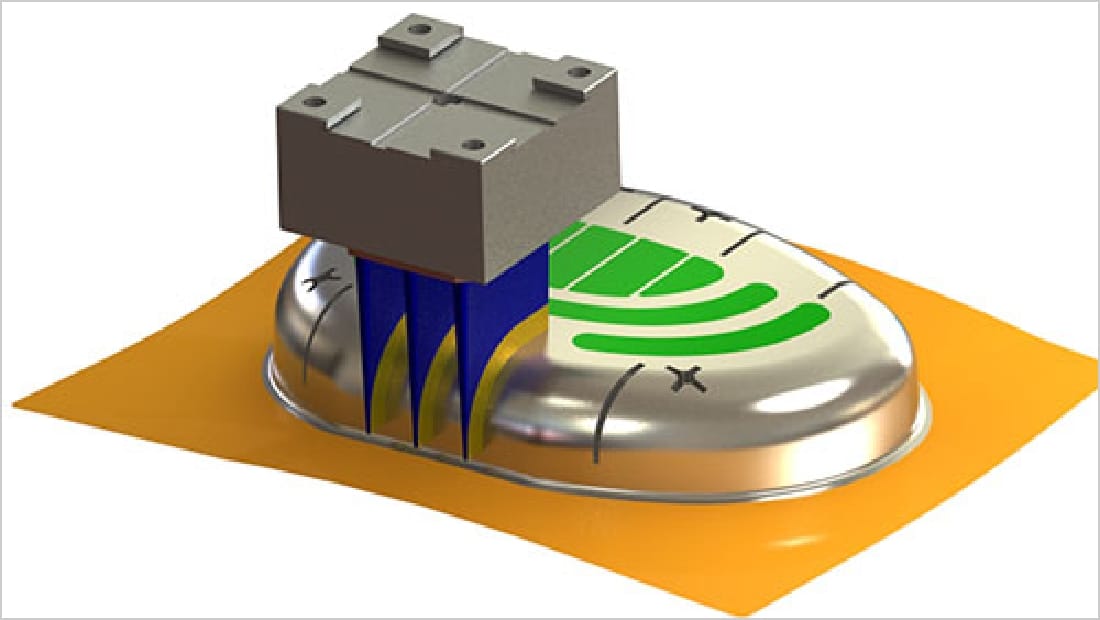

          標準電極を⾃動選択してモデルに挿⼊

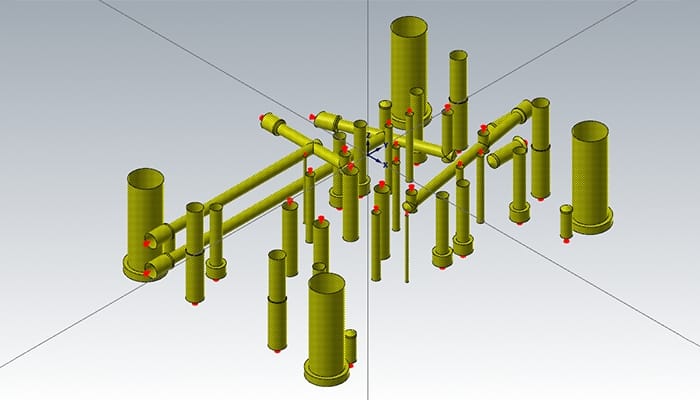

          電極作成向けの機能

          • パーティングサーフェス・曲線の作成
          • 標準電極を自動選択してモデルに挿入
          • 材質別に標準的な電極形状を自動作成
          • 電極ホルダ形状とモデルの自動干渉チェック
          • 電極画像、放電位置、電極寸法などの情報をHTML形式で出力
          • 標準電極を図形と併せてファイル保存が可能
          • 編集可能なジョブリストを自動生成
          • 電極ごとに座標、ファイル名、保存レベルを登録

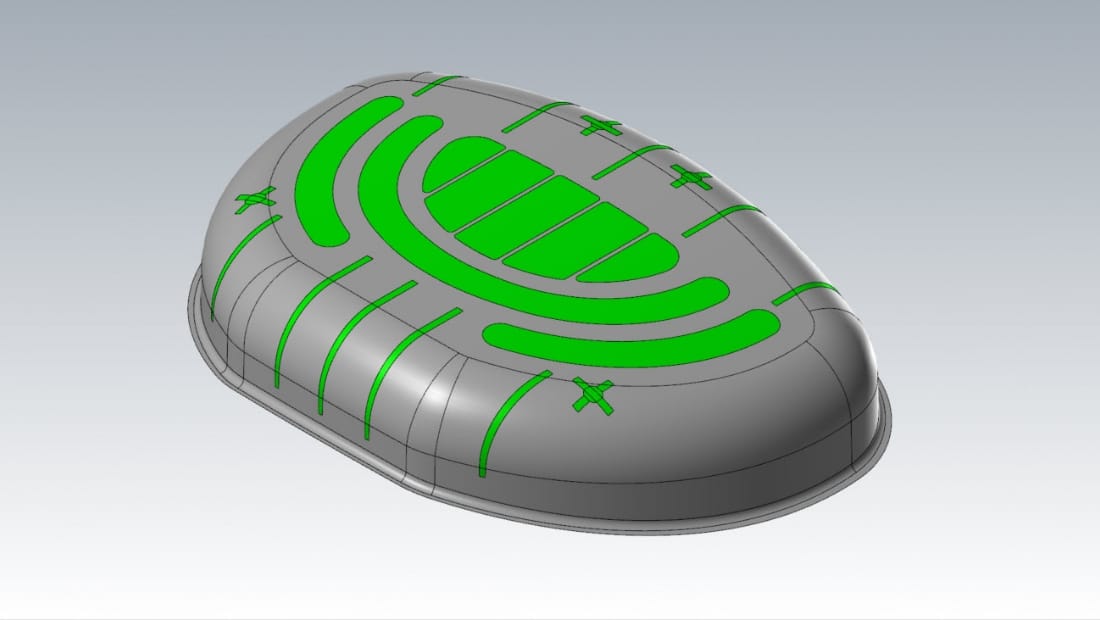

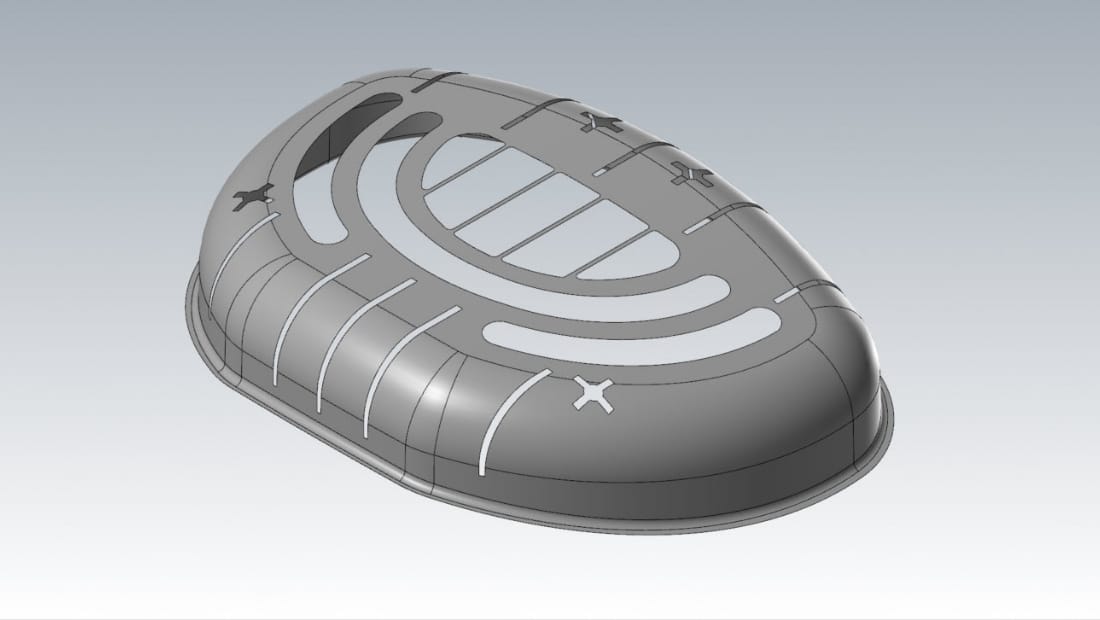

          取り込んだCADデータなどの隙間を自動で埋めます

            サーフェスユーティリティー

            • 自動トリムフィット
            • サーフェストリム/アントリム機能
            • サーフェス結合機能(※異なるサーフェス間を容易に結合)
            • トリムエディター機能(※不具合のあるトリム面の修正機能)
            • サーフェスの分割機能

            Designツール
            動画チュートリアル

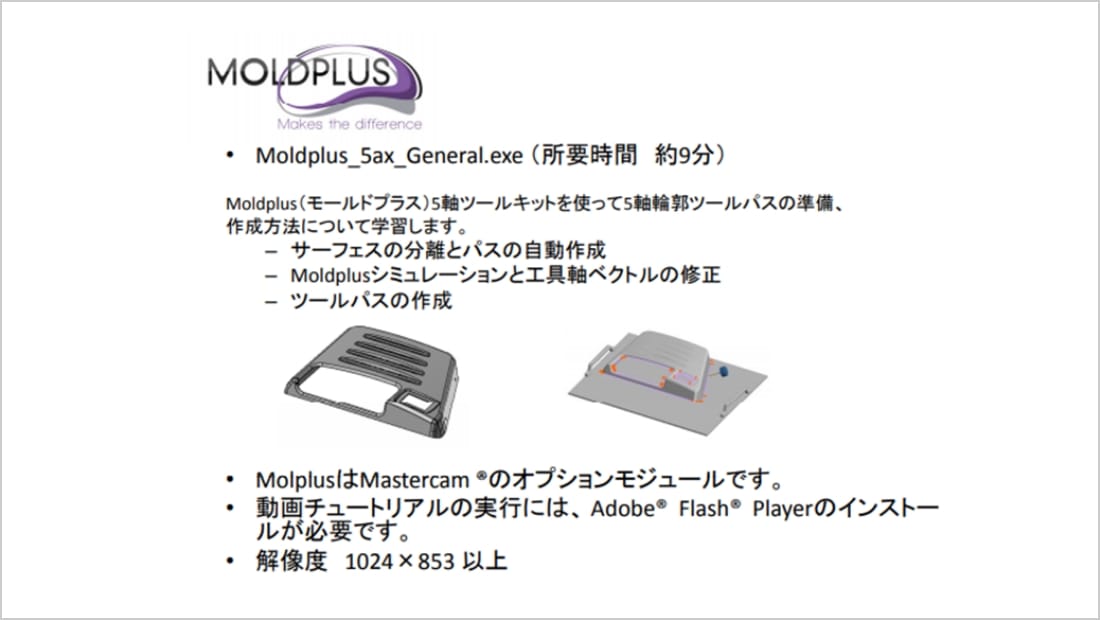

            Designツールを使ってみたい方のために基本操作を体験いただける動画チュートリアルをご用意いたしました。

            • インストール方法:任意の場所にダウンロード後、解凍してご利用ください。
            • サイズ:23.1MB
            • 所要時間:約9分

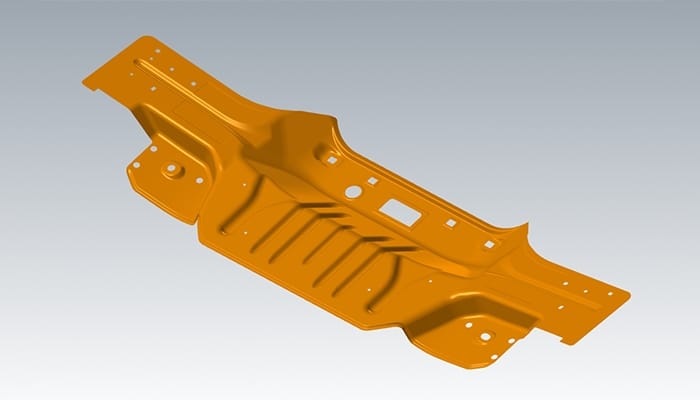

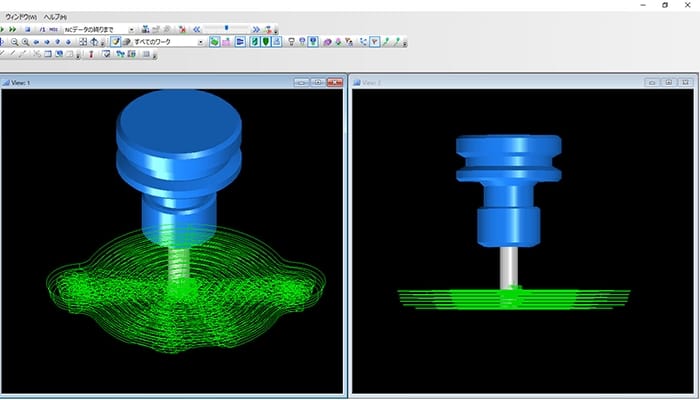

            MoldPlus 5 AxisTool Kit

            MoldPlus 5 AxisTool Kitは3Dモデルのエッジ情報を利用し、
            曲面に対して垂直な姿勢を維持する5軸輪郭ツールパスをスピーディーに作成できるオプションです。
            プレス製品のプロファイル加工や穴加工、レーザーカットといったエッジを切断する加工に威力を発揮します。
            またオプションの溶接ツールパスを利用すればライン溶接の軌跡なども簡単に作成できます。
            他にもレーザー加工用治具のプレート自動作成機能など用途に合わせた強力な機能が豊富に搭載されています。

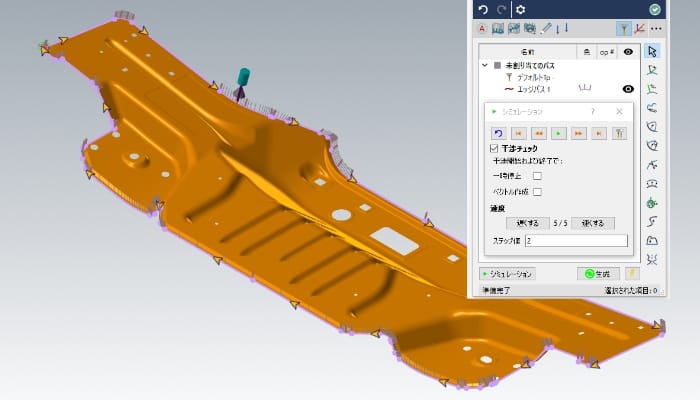

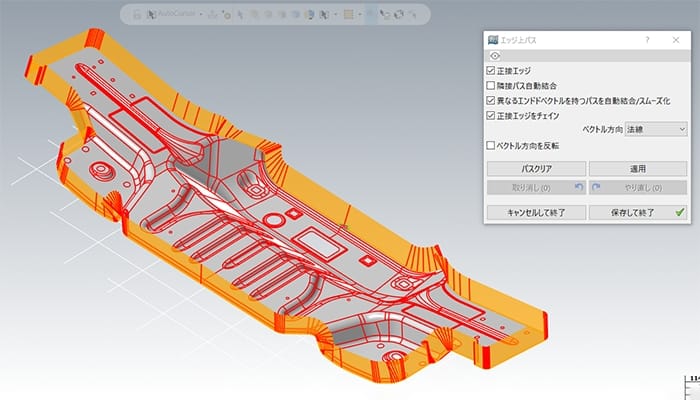

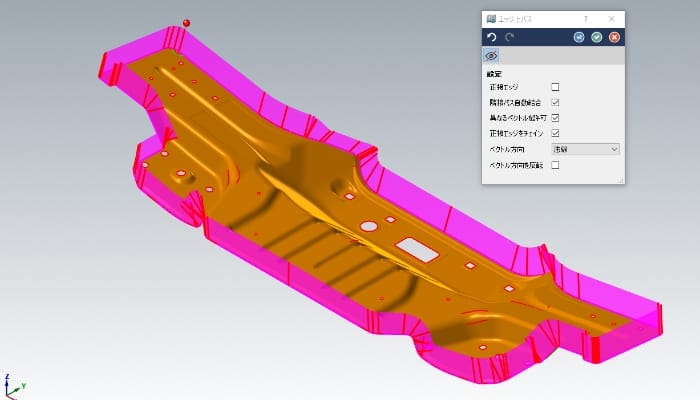

              エッジパス

              3Dモデルの穴や外径エッジを自動認識し、1クリックでプロファイルツールパスが作成できます。

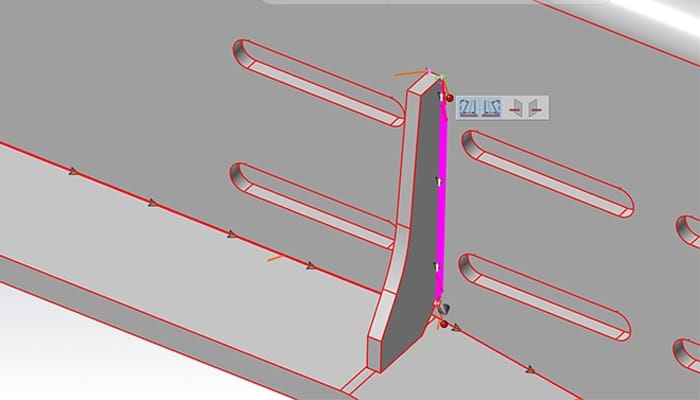

              溶接ツールパス

              突き当て箇所を選択するだけで中間角度を維持した溶接パスを作成します。リブや壁など干渉箇所を検出しツールの角度を自動調整します。

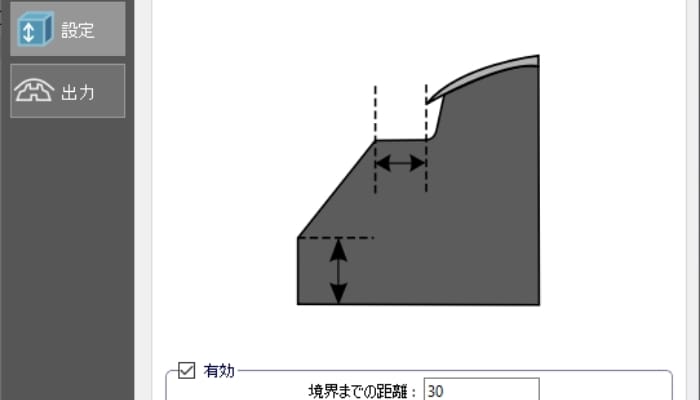

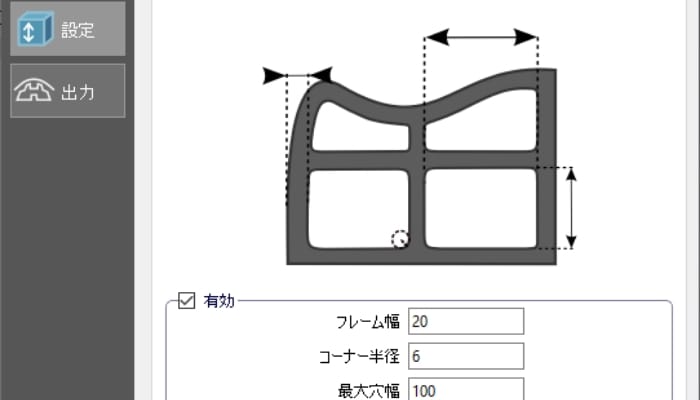

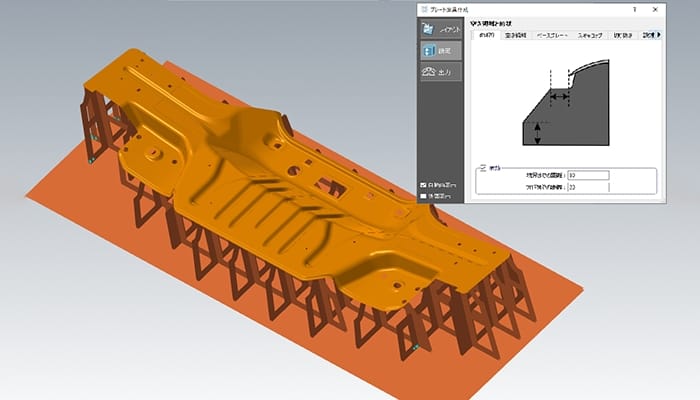

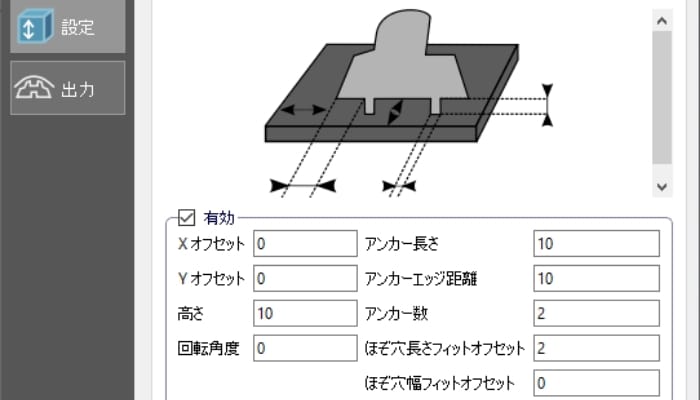

                プレート冶具作成(オプション)

                プレス製品の形状に合わせて自動でプレート治具を作成します。複雑なはめ合わせの形状もパラメタ設定により自動作成します。

                Designツール品別機能一覧

                機能5 axis Tool KitStandardProfessional治具作成
                スマートサーフェス法線
                半径解析
                スマートサーフェス選択
                サーフェスU/V方向変更
                スワーフ パス
                カーブ 5 軸パスの作成/ツールパス生成 ※
                ポイントパスの作成/ツールパス生成 ※
                パートサーフェス延長
                スライスワーク作成
                ドラフト角度解析
                金型分割(コア/キャビティ分離)
                パーティングライン作成
                エッジ延長ツール(サーフェス作成)
                モールドロック作成
                サーフェストリミング
                2D および 3D エッジ作成
                断面
                製図レイアウト(ISO/ANSI/JIS)
                電極メーカー
                アントリムツール
                トリムエディタ
                サーフェス接合
                サーフェス分割
                STL分割/STLエッジ作成
                プレート治具設計
