3Dデータを利用し穴加工を自動作成

ProDrillとは？

ProDrillは穴加工の工程をユーザーが自由にカスタマイズ可能なMastercam用のアドオンソフトです。
サーフェスまたはソリッドモデルを利用し、様々な形状の穴加工プロセスを劇的に速くします。単純なルーチン加工から、作り込んだカスタマイズ加工まで時間のかかるタスクを自動化し、CADデータの属性情報から条件に合った加工タスクを自動的に割り当てます。
また加工順序の最適化による無駄を最小限に抑えた動きや、穴属性情報の割り付けなどドリル加工による生産性を向上する機能が多数搭載されています。

3次元のCADデータ

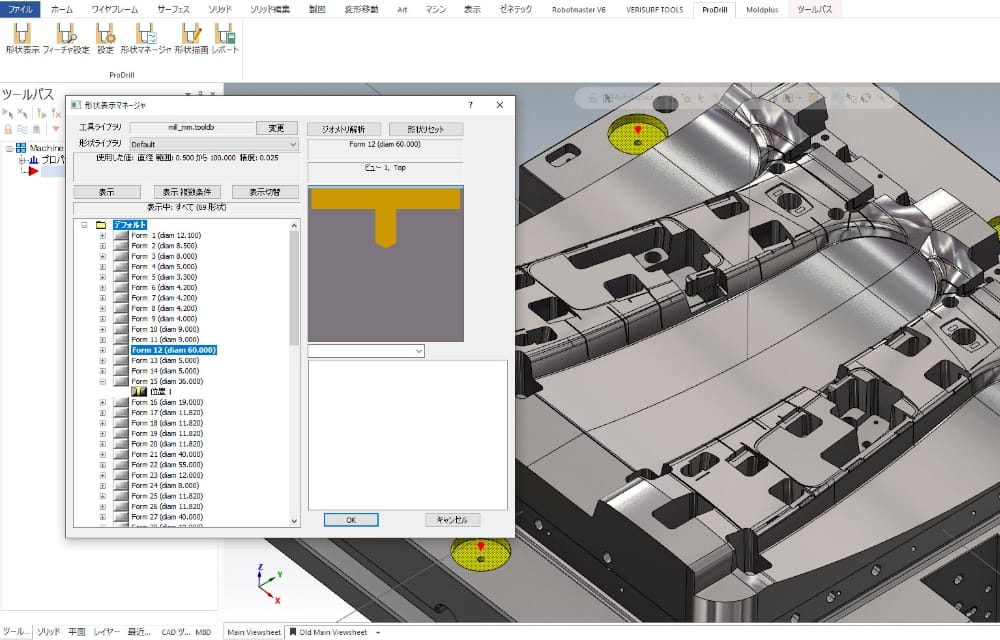

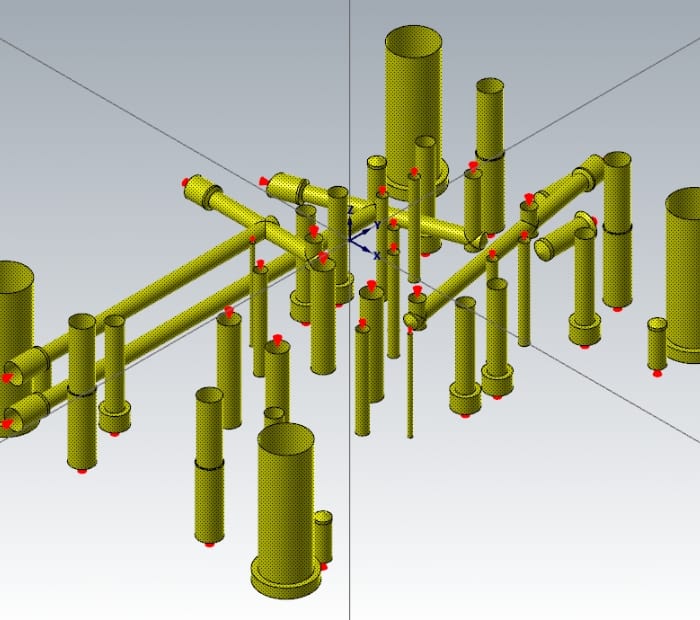

3Dモデルデータから穴形状を自動抽出します。

穴形状を識別

穴形状の詳細を分析。形状に合わせて最適な工程を選択作成します。

加工工程の割当

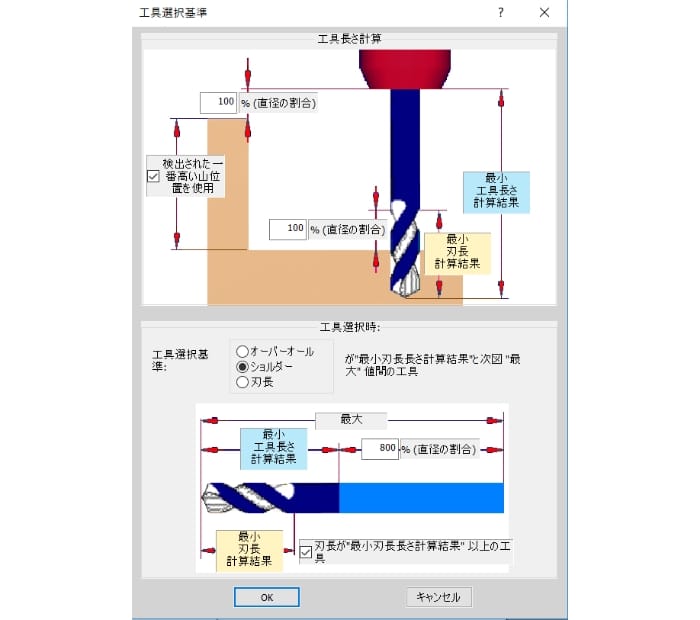

使用する工具の選択基準を詳細に設定します。

２次元の円弧・点情報 / ドリル形状割当

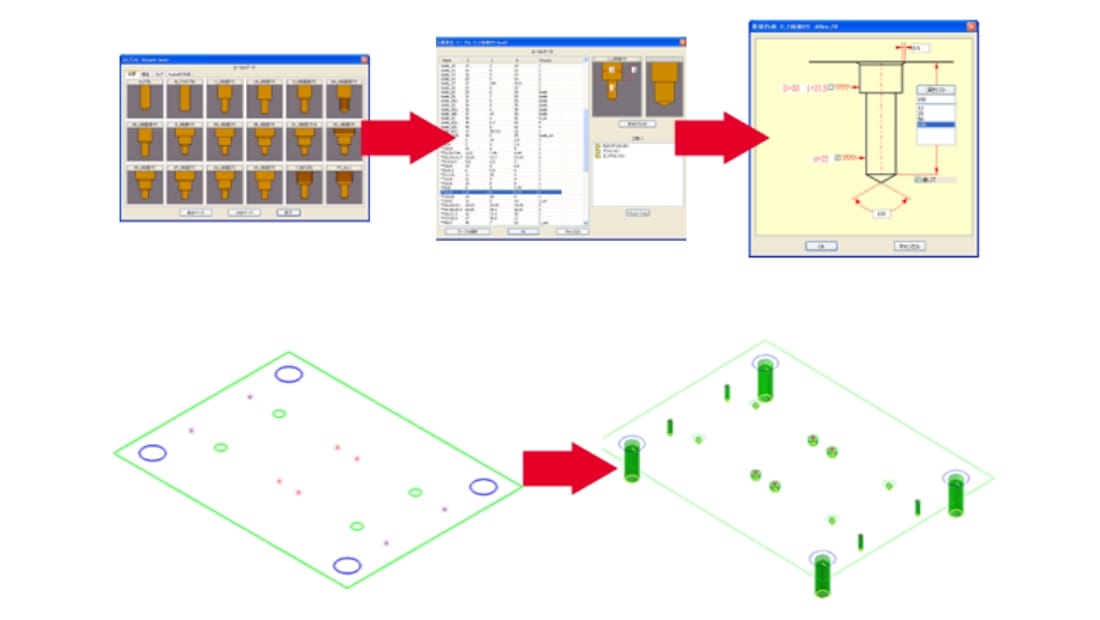

2次元のワイヤーフレームにライブラリからドリル形状を作成することも可能です。

加工工程の割当

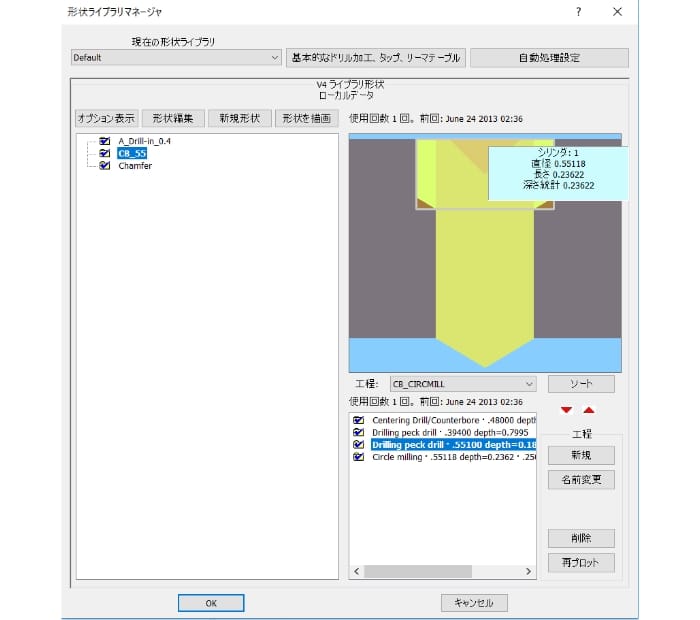

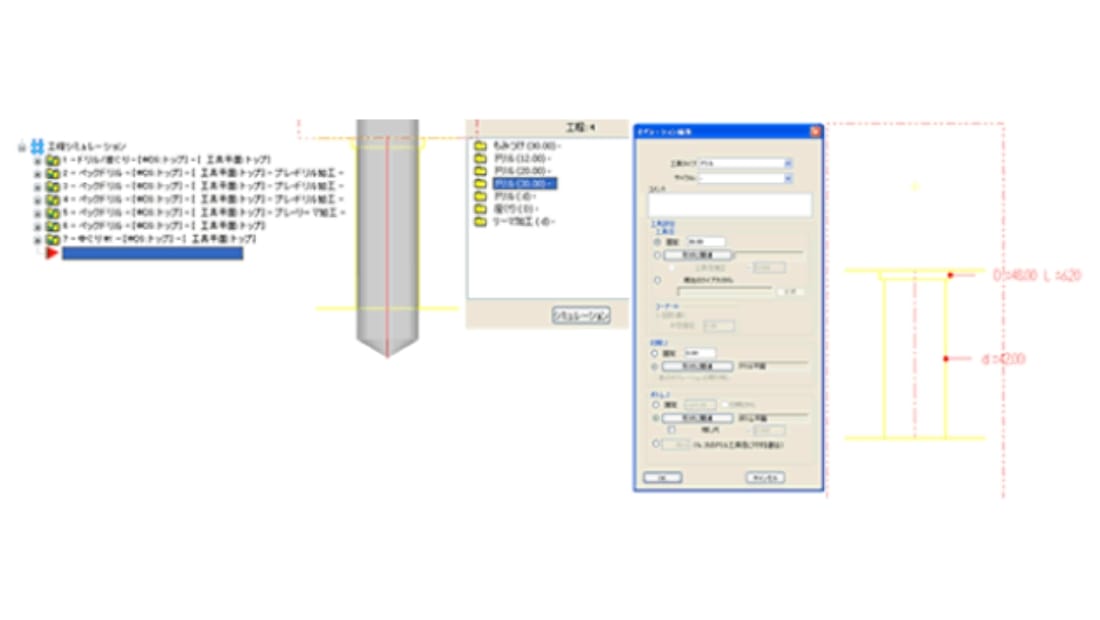

形状ライブラリから、各形状・各寸法ごとに加工工程の作成が可能です。もちろんシミュレーションも簡単に行え、視覚的にチェックすることができます。

ProDrillの特徴

Mastercam®および各種CADシステムのソリッド・サーフェスデータから穴形状を自動識別、ライブラリから合致する形状を検出し、加工工程の自動割り付け。
リーマ加工・タップ加工などのフィーチャの視覚的な設定機能。主なCADシステム（SOLIDWORKS®、TOPsolid®、TOPmold®、CATIA V5®など）で設定したフィーチャのインポート。
ライブラリに合致するドリル形状がない場合、自動的に新規形状を登録。
工具とワーク間の干渉チェック機能。選択した工具平面にある形状のみを識別し、ツールパスの生成が可能。
加工工程の最適化（中空作成、最大ドリル深さ、リーマ加工、反対面からの加工などの設定）。
最適な工具を使用したツールパスグループの作成。
加工時間・加工リストの詳細レポートを自動作成。
2次元ワイヤーフレームモデルに対しても、簡単な操作で穴加工の工程を作成。
直径の大きな穴形状の加工時に、自動的にヘリカル切削ツールパスを作成。
工具平面の自動割り出し。
無駄なエアカットを削減するため、工具平面の回転を最適化。
